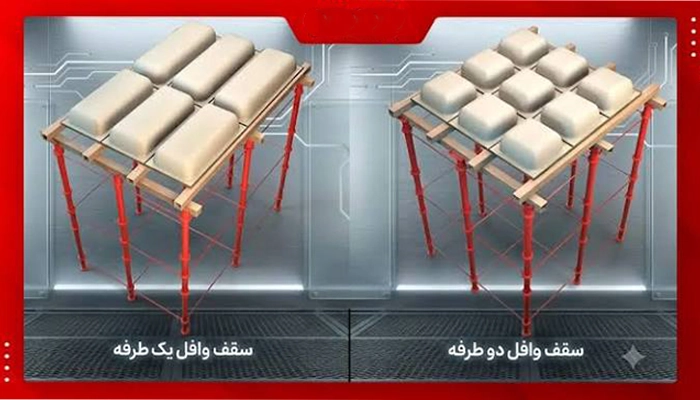

تفاوت قالب وافل یک طرفه و دو طرفه در طراحی سقف

تفاوت قالب وافل یک طرفه و دو طرفه در طراحی سقف مربوط به مقاومت در برابر لرزش، پیچیدگی و سرعت اجرا، چیدمان و ضخامت سقف است.

در حال حاضر با انقلابی بزرگ در زمینه ساخت و سازها روبرو هستیم که از مصالح ساختمانی جدید و متدها و تکنیک های مدرن برای ساخت و سازها استفاده می شود. سقف هایی مانند سقف بتن پیش تنیده توانسته اند محبوبیت زیادی پیدا کنند.

سقف وافل از دیگر سقف های متداول در ساخت و سازهای اخیر است که برای اجرای آن نیاز به قالب وافل است. این قالب ها در دو نوع یک طرفه و دو طرفه وجود دارند که تفاوت های زیادی با یکدیگر دارند و در ادامه به طور مفصل به این مسئله می پردازیم.

منظور از سقف وافل یکطرفه و دوطرفه چیست؟

سقف وافل یکطرفه، بار را تنها در یک سمت انتقال می دهد و سقف وافل دوطرفه، بار را در دو جهت عمود بر همدیگر انتقال می دهد.

قبل از بررسی تفاوت قالب وافل یک طرفه و دو طرفه در طراحی سقف با سقف وافل آشنا می شویم. سقف وافل، یک سیستم دال بتنی با تیرچه های منظم می باشد که با بهره گیری از قالب های پلاستیکی یا فایبرگلاس پیاده سازی می شود.

مزایای سقف وافل شامل کاهش وزن مرده، افزایش مقاومت خمشی، اجرای سریع و به صرفه و امکان پیاده سازی دهانه ها در طول 6 تا 15 متر می باشد. سقف وافل از نظر جهت انتقال بار و چگونگی چیمان قالب ها به دو نوع تقسیم می شوند که عبارتند از:

• سقف وافل یکطرفه: در این سقف همانند تیرچه بلوک، بار تنها در یک جهت انتقال پیدا می کند اما کیفیت و مقاومت این سقف به مراتب بیشتر از سقف تیرچه بلوک است.
• سقف وافل دوطرفه: در این سقف همانند دال دوطرفه، بار در دو جهت عمود بر یکدیگر انتقال پیدا می کند اما این سقف سبک تر و مقاوم تر از دال دوطرفه می باشد.

اصلی ترین تفاوت قالب وافل یک طرفه و دو طرفه در طراحی سقف چیست؟

تفاوت میان این دو قالب وافل زیاد است که به مهمترین آنها اشاره می کنیم:

1- مسیر انتقال بار

سقف وافل یکطرفه، بار را تنها به یک جهت انتقال می دهد. بنابراین تیرچه های عمود بر جهت اصلی دیده نمی شود. طراحی این سقف ها آسان تر می باشد. در نتیجه برای دهانه های متوسط و سازه های با قاب بندی منظم بسیار مناسب است.

سقف وافل دوطرفه، بار را در دو مسیر انتقال می دهد. تغییر شکل ها بسیار اندک است. در نتیجه برای دهانه های بزرگ و سازه های مدرن بسیار مناسب است.

2- چگونگی چیدمان قالب های وافل

در وافل یکطرفه بدین صورت است که قالب ها به صورت ردیفی و در یک جهت اجرا می شوند. میان قالب ها، هیچگونه بریدگی یا کراس دیده نمی شود. فاصله بندی ها ساده است و اجرا به سرعت انجام می شود.

در وافل دوطرفه بدین صورت است که قالب ها به صورت مربعی یا مستطیلی منظم اجرا می شوند و یک شبکه کامل بوجود می آید. در چهارگوش قالب، لبه های اتصال وجود دارد و حتماً باید شاسی کشی با دقت انجام شود.

3- تفاوت قالب وافل یک طرفه و دو طرفه در طراحی سقف از نظر مصرف بتن و فولاد

در قالب وافل یکطرفه، مصرف فولاد بسیار کم است و مصرف بتن تا حدودی در تیرچه اصلی بیشتر است و در نتیجه یک راهکار اقتصادی برای دهانه های کوتاهتر به شمار می آید.

در قالب وافل دوطرفه، مصرف بتن در جان ها پایین است و مصرف فولاد در شبکه بالایی اندکی بیشتر است. بنابراین قالب دوطرفه برای اجرای دهانه های طولانی تر مقرون به صرفه است.

4- ضخامت سقف و سرعت اجرا

در قالب یکطرفه، ضخامت به 30 تا 40 سانتی متر می رسد. سرعت اجرا بالاتر است و چیدمان ساده تر است و در نتیجه نیروهای کمتری موردنیاز است.

در قالب دوطرفه، ضخامت به 35 تا 50 سانتی متر می رسد. سرعت اجرا کمی کندتر است. زیرا زمان بیشتری برای شاسی کشی و آرماتوربندی لازم است.

5- تفاوت قالب وافل یک طرفه و دو طرفه در طراحی سقف از نظر کاربرد

قالب وافل یکطرفه را برای ساخت ساختمان های مسکونی، ادارات کوچک، سقف پارکینگ های معمولی و پروژه های با بودجه کم مناسب می دانند. این قالب در دهانه های 4 تا 8 متر، انتظارات را برآورده می کند.

قالب وافل دوطرفه برای ساخت مجتمع های تجاری، پارکینگ های طبقاتی بزرگ، سوله های بتنی و برج های مدرن مناسب است. این قالب در دهانه های 6 تا 15 متر، انتظارات را برآورده می کند.

6- میزان مقاومت در برابر زمین لرزه

قالب وافل یکطرفه ارائه دهنده یک مقاومت در سطح متوسط است و سختی کمتری در مقایسه با قالب دوطرفه دارد. قالب دوطرفه با سختی بسیار بالا و عکس العمل بهتر در برابر نیروهای افقی، گزینه بهتری برای مقاومت بالاتر در برابر زمین لرزه به شمار می آید. بنابراین برای پروژه های بلند و حساس، وافل دوطرفه بهتر است.

7- محدودیت ها و معایب

یک تفاوت قالب وافل یک طرفه و دو طرفه در طراحی سقف مربوط به معایب و محدودیت های هر یک از آنها است. برای اجرای وافل با قالب یکطرفه با محدودیت در دهانه های بزرگ مواجه هستیم. وافل یکطرفه دارای مقاومت کمتری نسبت به دوطرفه است و حتماً باید از تیرهای بیشتری استفاده شود.

اما قالب دوطرفه دارای پروسه پیچیده تری است و این پیچیدگی در اجرا، یکی از معایب آن به شمار می آید. اجرای قالب دوطرفه حتماً باید توسط نیروهای متخصص انجام شود. قالب دوطرفه نسبت به تراز بودن شاسی ها، حساسیت بیشتری را دارا می باشد.

سخن پایانی

با مقایسه میان موارد مذکور و دیگر خصوصیات در دو روش، به جدول زیر می رسیم که تفاوت ها را به خوبی نشان می دهد و شما را در انتخاب ایده آل ترین قالب وافل برای اجرای سازه موردنظر کمک می کند:
