تیرچه پیش تنیده bpico (شرکت بتن پیش فشرده ایران) اولین تولیدکننده تیرچه پیش تنیده تا 12 متر طول در کشور (تاسیس 1348 با مدیریت مهندس اکبر دانشگر)

تیرچه پیش تنیده

تیرچه پیش تنیده

تیرچه پیش تنیده

تیرچه پیش تنیده
تیرچه پیش تنیده
تیرچه پیش تنیده

تیرچه پیش تنیده bpico (شرکت بتن پیش فشرده ایران)

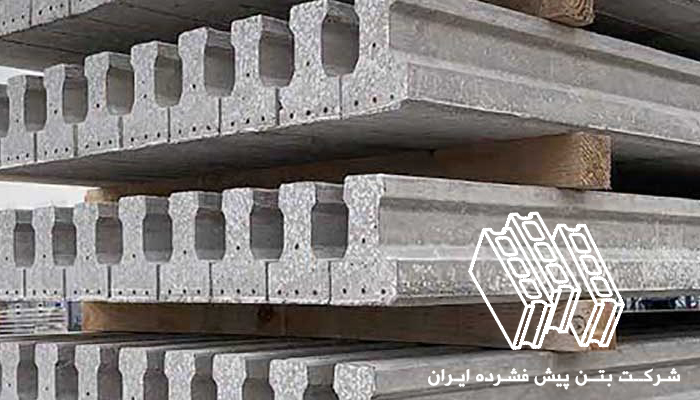

تیرچه پیش تنیده با مقطع تی شکل که بتن آن با استفاده از وایرهای فولادی مخصوص تحت تنش فشاری قرار گرفته ، امروزه مناسب ترین و با صرفه ترین جایگزین برای تیرچه های صنعتی و سنتی موجود در بازار از جمله تیرچه کرومیت ، تیرچه خرپایی ، تیرچه پاشنه بتنی و سایر سیستم های سقف می باشد.

تیرچه پیش تنیده bpico از لحاظ اجرایی همانند سایر تیرچه ها اجرا می گردد و قابلیت استفاده از انواع بلوک فوم ، بلوک بتنی و سفالی و ... را دارا می باشد و همچنین  این تیرچه برای انواع کاربری ها اعم از کاربری مسکونی ، اداری ، تجاری ، پارکینگ و ... قابل استفاده می باشد .

مزایای استفاده از تیرچه پیش تنیده bpico نسبت به سایر تیرچه های موجود در بازار و تولیدات مشابه :

  • کاهش هزینه تمام شده سقف اجرا شده با تیرچه پیش تنیده تا 40 درصد
  • قابلیت اجرای دهانه تا 12 متر طول بدون ستون گذاری برای انواع کاربری

  • کاهش حجم بتن ریزی سقف تا 20 درصد به علت پر بودن جان تیرچه پیش تنیده
  • صرفه جویی در میلگرد های ممان منفی به علت طراحی دو سر مفصل تیرچه پیش تنیده
  • کاهش وزن تمام شده سقف به علت کیفیت بالاتر و وزن کمتر تیرچه پیش تنیده تولیدی این شرکت نسبت به تولیدات مشابه
  • تولید با دستگاه مخصوص تولید تیرچه پیش تنیده و به صورت کارخانه ای

  • دخالت نداشتن دست در تولید این نوع تیرچه و کاهش خطای انسانی
  • دارای پروانه استاندارد اجباری از سازمان ملی استاندارد ایران
  • ......

تولید تیرچه پیش تنیده bpico

تولید تیرچه پیش تنیده که به صورت تی شکل معکوس طراحی و تولید می گردد ، شامل مراحل ذیل می باشد :

طراحی تیرچه پیش تنیده و محاسبات آن

طراحی و محاسبات تیرچه پیش تنیده توسط مدیر شرکت ، آقای مهندس اکبر دانشگر انجام پذیرفته که ایشان بنیانگزار تولید این نوع تیرچه در کشور و از اعضاء اولین تدوین استاندارد تیرچه پیش تنیده می باشند . مشخصات تیرچه پیش تنیده و جدول های بارگذاری را می توانید از قسمت مقالات و استانداردها دانلود فرمایید .


وایر تیرچه پیش تنیده

جهت تولید مقاطع پیش تنیده از جمله تیرچه پیش تنیده از فولاد اعلاء با قطر 5 میلی متر و دارای تاب کششی 18000 کیلوگرم بر سانتی متر مربع استفاده می شود . این فولاد اعلاء از نوع PC wire (prestress concrete wire) و به صورت آجدار می باشد .
این وایرها بسته به نوع سفارش از 3 وایر تا 7 وایر بر روی باند گذاشته شده و دو سر وایرها در جای خود ثابت و سپس نسبت به کشش آن ها اقدام می گردد .


نیروی پیش تنیدگی

این نیرو که از طریق وایرها به مقطع بتن تیرچه پیش تنیده وارد می گردد ، ابتدا توسط جک هیدرولیکی که توانایی کشش وایرها را داشته باشد به تمامی وایرها اعمال می شود . این نیرو 65 درصد ظرفیت نهایی هر وایر می باشد و تمامی وایرها تحت تأثیر این نیرو کشیده شده و آماده بتن ریزی می گردنند .


بتن تیرچه پیش تنیده

بتن تیرچه پیش تنیده که می بایست به صورت خشک و حداقل نسبت آب به سیمان تولید باشد طبق طرح اختلاط مخصوص شرکت و با عیار 450 تولید می شود . طبق آیین نامه های موجود حداقل رده بتن C35 برای تولید تیرجه پیش تنیده مجاز می باشد .
شرکت بتن پیش فشرده ایران (bpico) برای تولید این نوع بتن از شن و ماسه با دانه بندی مخصوص که به صورت مداوم توسط واحد
کنترل کیفیت شرکت ، کنترل می شود و همچنین بتن خشک که جهت متراکم سازی احتیاج به ویبراسیون شدید دارد از دستگاه مخصوص بتن ریزی تیرچه پیش تنیده استفاده می نماید .


عمل آوری یا کیورینگ تیرچه پیش تنیده bpico

کیورینگ بتن تیرچه پیش تنیده با استفاده از سیستم گرمایش از کف و کاور و فناوری بخار انجام میپذیرد . البته که سیستم گرمایش از کف به نسبت سایر سیستم های مورد استفاده مزایای بیشتری دارد چرا که بیشترین نیروی پیش تنیدگی در پایین تار خنثی تیرچه واقع شده و این قسمت بیشترین تنش را تحمل می کند لذا سیستم گرمایش از کف گرما را به صورت یکنواخت از پایین به بالا به تیرچه اعمال می کند .


رهاسازی وایرها

رهاسازی وایرها با مجوز واحد کنترل کیفیت کارخانه بعد از جواب آزمایش نمونه مکعب های برداشت شده در زمان بتن ریزی انجام می پذیرد . در این مرحله جک ها به آرامی رهاسازی می شوند و نیرویی که در وایرها ایجاد شده بود به مقطع بتن تیرچه وارد می گردد .


دپو یا انبار کردن تیرچه پیش تنیده

بعد از رهاسازی وایرها تیرچه ها در محل دپوی 50000 متری کارخانه انبار و یا بر روی ماشین بارگیری می شوند . در هنگام دپو می بایست چهارتراشی مابین ردیف های تیرچه قرار داد که این چهارتراش ها در راستای هم قرار می گیرند تا نیروی فشاری ناشی از وزن تیرچه به صورت عمود به زمین وارد گردد تا به تیرچه ها آسیبی نرسد .
