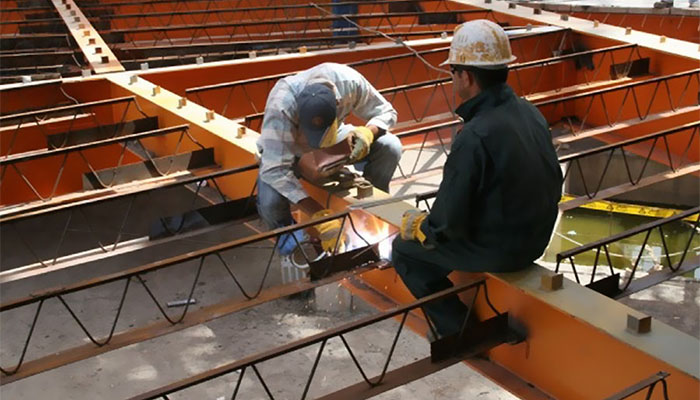

نحوه اتصال تیرچه بتنی به تیر فلزی باید درست و اصولی باشد تا از بوجود آمدن مشکلات مختلف در سازه ها جلوگیری شود.
چگونگی اتصال تیرچه به تیر بسیار مهم است و باید به صورت درست و استاندارد انجام شود تا به افزیش استحکام سازه کمک کند. هرگونه اشتباهی در این قسمت ممکن است با نتیجه بدی همراه باشد. با توجه به این مسئله برای اجرای هر سازه ای باید به اتصال درست تیرچه بتنی به تیر فلزی توجه شود.
جهت کسب اطلاعات بیشتر کلیک کنید
دلایل اهمیت اتصال درست تیرچه بتنی به تیر فلزی چیست؟
اهمیت نحوه اتصال تیرچه بتنی به تیر فلزی را از جنبه های زیر در جدول زیر نشان داده ایم:
|
دلایل اهمیت اتصال درست تیرچه به تیر |
توضیحات |
پیامدهای اتصال نادرست |
| انتقال بار | به دلیل انتقال بارهای مرده و زنده از دیوار به سمت تیر، در صورت مناسب نبودن اتصالات حتماً بار غیریکنواخت یا ناقص منتقل می شود. | 1- افزایش تنش ها در تیر فلزی
2- شکست در دیوارها یا تیر |
| کنترل ترک ها و تغییر شکل | در صورت ضعیف بودن اتصال حتماً ترک هایی ایجاد می شود. | 1- ترک در دیوار
2- تاب خوردگی 3- جداشدگی دیوار |
| ایمنی در برابر زمین لرزه | انتقال درست نیروها موجب خرابی کمتر می شود. | 1- سقوط دیوارها
2- رفتار غیریکنواخت سازه ای 3- خرابی های بیشتر |
| پایداری جانبی | اتصال درست سبب انتقال درست نیروها به تیر فلزی می شود. | 1- کمانش تیر فلزی
2- ریزش دیوار 3- ترک خوردگی دیوار |
نحوه اتصال تیرچه بتنی به تیر فلزی چگونه است؟
چندین روش برای این اتصال وجود دارند که به بررسی آنها می پردازیم:
اتصال دو تیرچه هم جهت به تیر آویزدار
اتصال دو تیرچه به صورت هم جهت به یک تیر آویزدار، متداول ترین روش اتصال می باشد. در این روش، تیرچه ها در یک سمت و در حد فاصل مشخص روی بال فوقانی تیر کار گذاشته می شوند. تیر آویزدار به علت برخورداری از آویز بتنی در پایین خود، مقاومت بالایی به محل اتصال دارد و موجب توزیع ایده آل نشتی در نقطه برخورد تیرچه و تیر می شوند.
امتیازات اتصال دو تیرچه هم جهت به تیر آویزدار ← افزایش ایمنی سقف، کاهش خیز در دهانه بلند و بهبود رفتار لرزه ای
نکات مهم اجرایی اتصال دو تیرچه هم جهت به تیر آویزدار:
- بتن ریزی نهایی با ویبره درست و فشردگی قابل قبول در نقاط اتصال
- تمیز بودن بالای تیر و قرار گرفتن تیرچه ها بدون فاصله و با تراز ایده آل
- مطابقت فاصله میلگردهای عرضی تیرچه با میلگرد تیر با نقشه ها
- استفاده از قلاب یا قفل فلزی برای کنترل بیشتر تیرچه ها
اتصال دو تیرچه هم جهت به تیر بدون آویز
نحوه اتصال تیرچه بتنی به تیر فلزی می تواند به صورت دو تیرچه هم جهت به تیر بدون آویز باشد. اگر نتوان از تیرهای آویزدار استفاده کرد، بهترین راهکار این است که از این روش استفاده شود.
تیرهای بدون آویز در یک راستا به یک تیر افقی وصل می شوند. این اتصال شاید ساده تر از حالتی است که آویز وجود دارد. اما دقت بیشتری را می طلبد. در اینجا، تکیه گاه تیرچه ها فقط عرض تیر می باشد و این مسئله سبب می شود که پایداری اولیه و مهار جانبی تیرچه ها مهم تر شود. لذا باید در زمان بتن ریزی از جابه جایی فاصله میان تیرچه ها جلوگیری شود.
امتیازات اتصال دو تیرچه هم جهت به تیر بدون آویز ← ظاهر زیباتر و مناسب برای سازه های با محدودیت ارتفاع سقف
نکات اجرایی این نحوه اتصال تیرچه بتنی به تیر فلزی :
- ویبره درست به منظور رسیدن به تراکم ایده آل در زمان بتن ریزی
- استفاده از قالب بندی دقیق و مهار جانبی تیرچه ها با قیدهای چوبی یا فلزی
- توجه به طول مناسب نشیمن تیرچه روی تیر
اتصال تیرچه به تیر کناری آویزدار
نحوه اتصال تیرچه بتنی به تیر فلزی در این روش بدین صورت است که تیرچه در یک انتهای خود به تیر کناری وصل می شود و در همان نقطه بایستی نشیمن ایده آل، انتقال بار و مهار جانبی به خوبی انجام شود.
تیر کناری آویزدار به سبب وجود آویز در قسمت پایینی خود دارای عملکرد بسیار خوبی در انتقال نیروی برشی از تیرچه به تیر می باشد. این مسئله سطح تماس را بیشتر می کند و همچنین سبب توزیع یکنواخت تنش های حاصل از بار سقف می شود.
امتیازات اتصال تیرچه به تیر کناری آویزدار ← افزایش سطح تماس تیرچه و تیر و توزیع یکدست تنش های وارده به سقف
نکات اجرایی اتصال تیرچه به تیر کناری آویزدار
- قرارگیری تیرچه دست کم به اندازه 10 سانتی متر روی تیر به منظور به حداکثر رسیدن تحمل بار سقف
- پر شدن محل اتصال با بتن و افزایش تراکم بتن در این قسمت ها
- طراحی قالب زیر تیرچه در نقطه اتصال به صورت اصولی با هدف ممانعت از نشت بتن
- استفاده از میلگردهای تقویتی یا قلاب مهاری در نقطه اتصال به منظور بهبود مقاومت کششی
اتصال دو تیرچه غیرهم جهت به تیر بدون آویز
نحوه اتصال تیرچه بتنی به تیر فلزی در این روش به صورتی است که تیرچه ها از دو طرف گوناگون و در جهت های غیرراستا به تیر مرکز که آویز بتنی ندارد، وصل شود.
نداشتن آویز موجب می شود که انتقال نیرو و لنگر فقط از بخش فوقانی تیر انجام شود. لذا دقت در جانمایی دقیق و مهار درست تیرچه ها بسیار مهم است.
امتیازات اتصال دو تیرچه غیرهم جهت به تیر بدون آویز ← سازگاری با نقشه های معماری پیچیده، سهولت نصب تأسیسات و کاهش ارتفاع سقف
نکات اجرایی این نحوه اتصال تیرچه بتنی به تیر فلزی بدون آویز
- نصب دقیق تیرچه ها در موقعیت مناسب
- استفاده از قلاب یا میلگرد عرضی تقویتی در محل تماس و تیر
- فیکس بودن اتصالات پیش از بتن ریزی به منظور ممانعت از جابه جایی
- ویبره درست در نقاط اتصال به منظور نفوذ یکپارچه بتن
سخن پایانی
اتصال درست تیرچه ها به تیر می تواند منجر به افزایش طول عمر و مقاومت سازه شود. به همین دلیل نحوه اتصال تیرچه بتنی به تیر فلزی مهم شمرده می شود. با رعایت اصول اجرایی و بهره گیری از تیرچه های باکیفیت حتماً سازه در بالاترین سطح ایمنی و مقاومت احداث می شود. فراموش نکنید که در هر یک از روش های اتصال تیر و تیرچه حتماً نکات اجرایی رعایت شوند.
