مقاوم سازی دال بتنی

مقاوم سازی دال بتنی با راهکارهایی نظیر تعمیر دال بتنی، تقویت دال بتنی، بهسازی دال بتنی، استفاده از نوارهای فولادی و … امکان پذیر می باشد.

دال بتنی، قسمتی از سازه است که بارهای عمودی به آن اعمال می شوند. این بخش دارای عملکرد دیافراگم افقی است، در نتیجه باید مقاومت بالایی داشته باشد. بهسازی و مقاوم سازی سقف و دال بتنی به علت بهبود سازه و افزایش ایمنی و دوام سازه بسیار مهم است.

سقفی که با استفاده از بتن پیش تنیده احداث شده باشد، دارای مقاومت بسیار زیادی است و به ندرت به تعمیرات و مقاوم سازی زودهنگام نیاز پیدا می کند.

انواع راهکارهای مقاوم سازی دال بتنی چیست؟

تعمیر دال بتنی موضعی، افزایش ضخامت دال، افزودن تیرک فولادی، افزودن نوارهای فولادی در وجوه دال، مقاوم سازی اتصال دال بتنی به دیوار برشی، بهبود عملکرد دیافراگمی دال و استفاده از مصالح FRP از بهترین راهکارها برای تقویت دال است.

به بررسی هر یک از این راهکارها می پردازیم:

تعمیر موضعی دال

تعمیرات دال بتنی و ترک های موجود در بتن به مواد پلیمری اپوکسی یا دوغاب اپوکسی یا دوغاب سیمان نیاز دارد. ترمیم دال باید بر اساس ضوابط صورت بگیرد. پس از جداسازی مصالح آسیب دیده باید آرماتورهای جدید را به جای آرماتورهای قبلی قرار داد. اگر خوردگی شدید باشد، نباید آرماتورهای نو استفاده نمود. زیرا آرماتورهای جدید و قدیم با همدیگر سبب ایجاد پیل الکتریکی می شوند که این مسئله سبب خوردگی زیاد آرماتورها می شود.

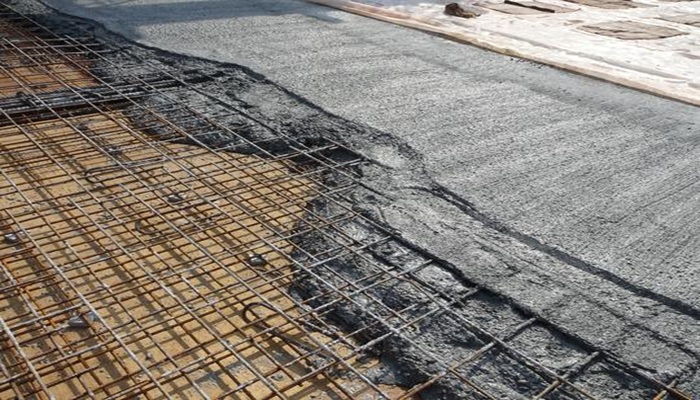

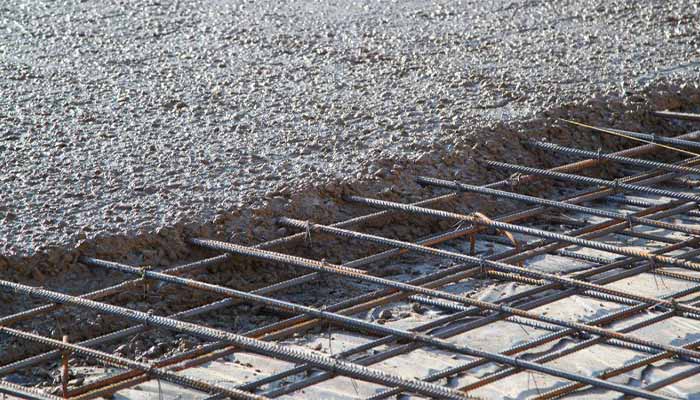

افزایش ضخامت دال

یکی از راهکارهای مقاوم سازی دال بتنی ، افزایش ضخامت آن می باشد. بتن و میلگردهای جدید روی سطح و زیر دال باید پیاده سازی شود. با افزایش ضخامت سقف، مقاومت خمشی افزایش پیدا می کند. چرا که ضمن افزایش عمق، تأثیرگذاری آرماتورهای منفی نیز اعمال می شود.

ضخامت دال با بتن ریزی معمولی قابل انجام است. اما این روش بیشتر برای افزایش ضخامت از سطح بالایی مناسب است و برای افزایش ضخامت از سطح پایینی مناسب نیست. به منظور افزایش ضخامت از سطح پایینی، بتن پاشی با نتایج بهتری همراه است. به منظور یکدست کردن دال موجود با بتن مسلح جدید، باید از وصله برشی استفاده نمود.

اضافه کردن تیرک فولادی برای تقویت دال بتنی

یکی دیگر از راهکارهای مقاوم سازی دال بتنی ، افزودن تیرک فولادی می باشد. سهولت اجرا، عدم افزایش وزن دال، افزایش ارتفاع مؤثر، کاهش ارتفاع کف، شکل گیری خیز وارونه برای برطرف کردن افتادگی و … از محاسن این روش هستند. اضافه کردن تیرک فولادی حتماً باید به صورتی باشد که با رفتار طبیعی دال هماهنگی داشته باشد.

تیرک فولادی در چندین مرحله شامل نصب صفحه تکیه گاهی، نصب تیرک فلزی، جک زدن زیر تیرک، نصب اتصالات برش گیر و بتن ریزی در پیرامون آن و کامل کردن اتصال تکیه گاه تیرک اجرا می شود.

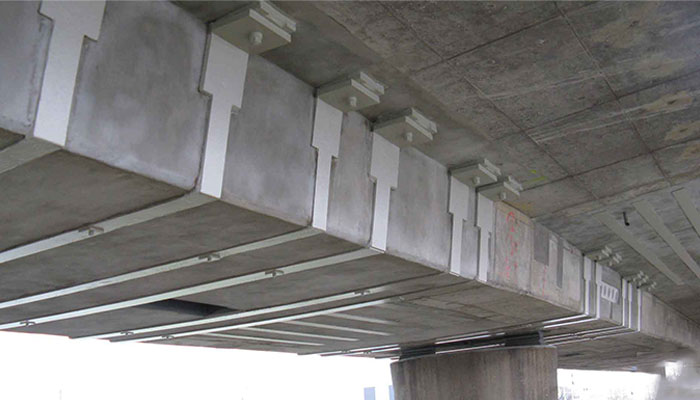

اضافه کردن نوارهای فولادی در دال با هدف مقاوم سازی دال بتنی

اضافه کردن ورق های فولادی با چسباندن یا بولت کردن آنها در وجوه افقی به تقویت دال کمک زیادی می کند. این روش برعکس روش افزایش ضخامت دال، هیچ وزنی به سازه اضافه نمی کند و مشکلات روش اضافه کردن تیرک فولادی را ندارد. چرا که ضخامت ورق های فولادی نسبت به تیرک های فولادی بسیار پایین می باشد.

بهبود عملکرد دیافراگمی دال

دال ها، ضمن تحمل بار قائم باید بارهای جانبی را هدایت کنند. در نتیجه باید اقداماتی مثل کار گذاشتن مهاربند افقی به منظور بهبود سختی دیافراگم و یا بهسازی بازشوهای موجود در دال را انجام داد. این کار موجب بهبود عملکرد دیافراگمی دال می شود.

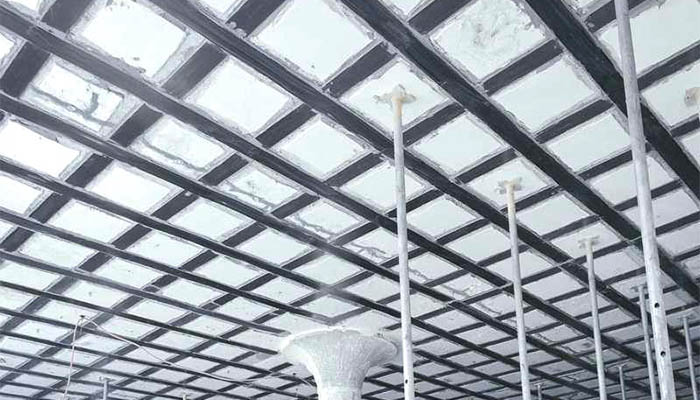

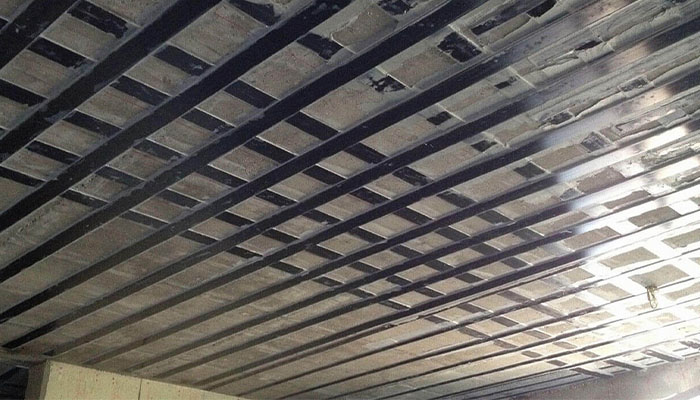

استفاده از مصالح FRP برای مقاوم سازی دال بتنی

مصالح پلیمری مسلح شده با الیاف، جایگزین بسیار خوبی برای مصالح سنتی می باشد. مصالح FRP یک سویه UD 300، علاوه بر وزن سبک دارای مقاومت کششی بسیار بالایی هستند. این مصالح نه تنها مقاوم هستند بلکه ارزان قیمت هستند. دال های یک سویه با تکیه گاه معمولی را می توان با اتصال نوارها یا صفحات FRP در سطوح پایینی آنها و در امتداد طولی، تقویت کرد. دال های دو سویه نیاز به انجام این کار در هر دو سمت دارند. چنانچه دال از تکیه گاه گیردار برخوردار نباشد، نوارهای FRP بایستی در بخش فوقانی دال کار شود.

ملاک های انتخاب روش بهینه مقاوم سازی

مقاوم سازی دال بتنی باید با بهترین روش انجام شود. بهترین روش در شرایط گوناگون متفاوت می باشد. پارامترهایی که در تعیین بهترین روش اثرگذار هستند، شامل موارد زیر می باشد:

• نوع و میزان آسیب دیدگی دال
• بارهای کنونی و بارهای آتی احتمالی
• فاکتورهای محیطی
• دسترسی به سازه
• هزینه و زمان اجرا
• دوام و طول عمر مدنظر مالک پروژه
• اثرات زیست محیطی و اجرایی
• امکان سازگاری با ساختار فعلی

آزمایش های لازم برای مقاوم سازی سقف و دال

مقاوم سازی دال بتنی ممکن است نیاز به انجام تست های مختلف داشته باشد تا از اثرگذاری اقدامات انجام شده، اطمینان حاصل شود. تکنیک های تقویت سقف گاهاً به همراه آزمایش های زیر انجام می شود:

• آزمایش غیر مخرب بتن: این تست ها با بررسی های گوناگون مثل التراسونیک، رادار نفوذی زمینی و تست ضربه گریز به منظور تست کیفیت و یکدستی بتن بدون هیچگونه آسیب دیدگی صورت می گیرد.
• آزمایش مقاومت فشاری بتن: مشخص کردن استحکام فشاری نمونه های بتن با بهره گیری از پرس، اساس این روش است.
• بررسی ترک ها و درزها: بررسی کیفیت و مقاومت فولادهای تقویت کننده به منظور اعتماد از عملکرد ایده آل در برابر بارهای اعمال شده به سقف انجام می شود.
• تست چسبندگی: این آزمایش به منظور حصول اطمینان از چسباندن دقیق اپوکسی ها به سطح بتن انجام می شود.

مقاوم سازی دال بتنی، مسئله ای مهم در صنعت ساختمان

تقویت دال از اهمیت زیادی برخوردار است. چرا که یک دال بتنی در معرض بارهای افقی و عمودی زیادی است. لذا باید ماکزیمم مقاومت را ارائه دهد. آسیب دیدگی های سطحی موجب افزایش احتمال خسارت های مالی و جانی در آینده می شود.

با انتخاب بهترین روش برای مقاوم سازی، سطح دوام و مقاومت سقف را افزایش دهید و طول عمر سازه را افزایش دهید. مقاوم سازی به تقویت سازه در برابر زمین لرزه های احتمالی کمک زیادی می کند. با توجه به اهمیت این مسئله و دستاوردهای حاصل، صرف هزینه برای انجام این کار ارزشمند می باشد.
