قالب بندی ستون بتنی

قالب بندی ستون بتنی طی چندین مرحله شامل تهیه قالب ها، تمیز کردن قالب ها، روغن کاری، بستن قالب ها، اجرای پشت بند و مسدود کردن پای قالب انجام می شود.

قالب بندی ستون از اهمیت زیادی برخوردار می باشد. چرا که ستون از مهمترین بخش های یک سازه می باشد و اگر به درستی قالب بندی نشود، ساختمان ضعیف می شود و حتی احتمال ریزش آن وجود دارد.

سازه هایی که سقف آنها با بتن پیش تنیده احداث شده اند، کمترین تعداد ستون را دارا می باشند و این مسئله موجب می شود که حجم قالب بندی ستون کمتر باشد.

اجزای قالب بندی ستون بتنی کدامند؟

پانل ها، پین و گوه، پشت بند و جک های مایل، بست قورباغه ای و تسمه از اجزای اصلی این سیستم هستند.

اجزای این سیستم را بررسی می کنیم:

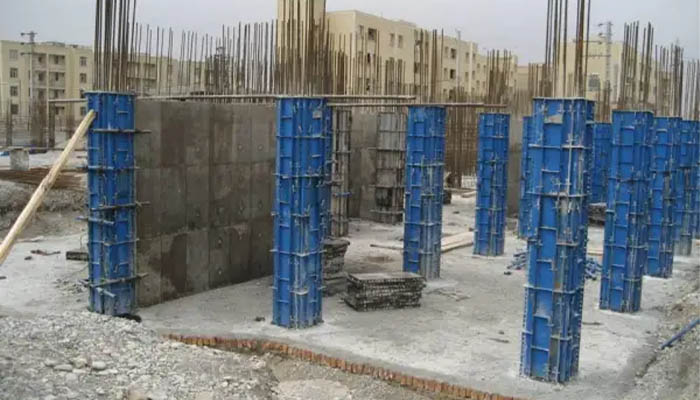

1- پانل ها:

پانل های فلزی در دو نوع تسمه ای و لبه خم وجود دارند که پانل های لبه خم به طور یکنواخت از ورق 3 یا 4 میلی متر می باشند که لبه های آن توسط دستگاه خم شده اند. پانل های تسمه ای متشکل از ورق 4 میلی متری و تسمه 5 میلی متری می باشد. قالب لبه خم از قالب تسمه ای سبک تر می باشد ولی بعد از باز کردن قالب ها رد شیره بتن در شکاف های پانل کنار یکدیگر نمایان می شود.

2- پین و گوه:

با ریختن بتن درون قالب، یک فشار بوجود می آید که شاید سبب باز شدن آنها با خروج شیره بتن شود. پین و گوه برای محکم کردن این پانل ها به کار می رود تا مشکل نفوذ شیره بتن رخ ندهد.

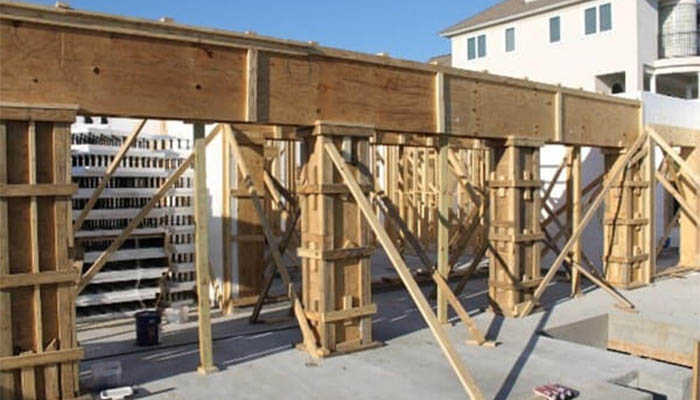

3- پشت بند و جک های مایل:

در ادامه قالب بندی ستون بتنی که پانل ها با پین و گوه به یکدیگر وصل شدند باید پشت بند را اجرا کرد. پشت بندهای افقی، قائم و مایل برای یکپارچه سازی پانل ها و به منظور استحکام بخشیدن برای مقابله با نیروی رانشی بتن تازه به کار می روند. در زمان نصب قالب ها با بتن ریزی ممکن است لرزش ها و ناترازی ها بوجود بیاید که با جک های مایل برای فیکس کردن پانل ها به کار می رود. در ارتفاع های تا نهایت یک متر، پشت بند به کار می رود.

4- بست قورباغه ای برای قالب بندی ستون بتنی:

در ستون های لبه که نمی توان جک مایل از دو سمت به کار برود، برای نگه داشتن قالب ها و شاقول کردن آن می توان از میلگرد به واسطه بست قورباغه ای استفاده نمود. لذا در زمان بتن ریزی پی ساختمان باید قلاب هایی کار گذاشته شود.

5- تسمه:

اگر المان بتنی عریض است، به منظور اینکه پانل ها به دنبال فشار بتن ریزی از یکدیگر فاصله دار نشوند، تسمه به کار می رود. تسمه میان دو پانل کار گذشته می شود و فاصله دو وجه ستون را برقرار می کند. طولی که برای تسمه درنظر گرفته می شود باید عرض ستون به اضافه عدد 5 از طرفین باشد.

چرا قالب بندی در کیفیت نهایی اثرگذار می باشد؟

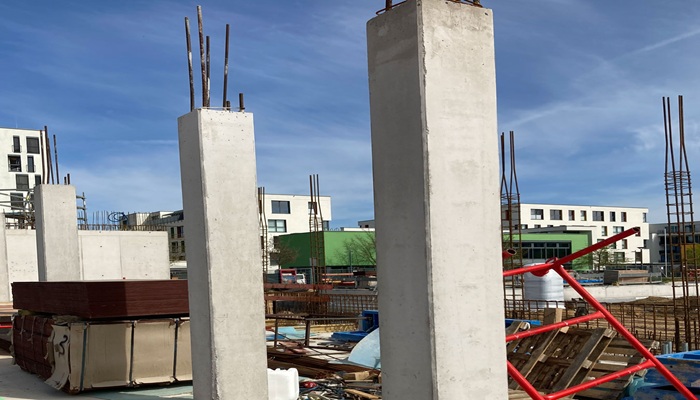

کیفیت بتن موجود در ستون در نهایت به چگونگی قالب بندی ستون بندی وابسته می باشد. یک قالب بندی ستون بتنی به صورت اصولی و صحیح موجب می شود که مقاومت سازه افزایش پیدا کند و ظاهر نهایی بتن یکدست تر و شکیل تر باشد.

چنانچه قالب بندی به خوبی صورت نگیرد، ستون منحرف می شود و یک تخلخل سطحی ایجاد می شود که در نهایت ممکن است سبب نشت شیره شود که در ادامه حتماً سبب کاهش مقاومت فشاری و ضعف سازه می شود. در پروژه های عمرانی با اسکلت بتنی با کنترل منظم دوره ای قالب ها باید از بروز مشکلات مختلف در این بخش ها جلوگیری کرد.

انواع قالب مورد استفاده در ستون های بتنی چیست؟

برای قالب بندی ستون بتنی می توان از قالب های مختلفی استفاده نمود. برخی از قالب هایی که بدین منظور به کار می روند، در جدول زیر نشان داده شده است:

قالب بندی ستون بتنی چگونه انجام می شود؟

این کار در شش مرحله و با رعایت استانداردها و ضوابط مهم انجام می شود:

1. تهیه و آماده کردن قالب ها: پانل ها باید دارای کیفیت بالایی باشد. اگر قالب ها چوبی باشند باید اندازه آنها در سه طرف چک شود و هیچ ناهمواری نداشته باشد و کاملاً صاف باشد.
2. تمیز کردن قالب ها: قالب های دست دوم باید تمیز شوند و اگر سیمان بر روی آنها باقی مانده است، آنها را تمیز کنید.
3. روغن کاری قالب ها: قالب ها باید روغن کاری شوند تا یک سطح صیقلی پیدا کنند. با توجه به جنس قالب ها باید از یک ماده روان کننده مناسب استفاده نمود.
4. بستن قالب ها با پین و گوه: پانل باید نوک رامکا باشد و پس از آن باید پانل کناری اجرا شود و پین و گوه کار گذاشته شود و سپس پانل های بعدی کار شوند. برای قالب بندی ستون بتنی عریض نیاز به تسمه می باشد.
5. اجرای پشت بند و شاقول کردن قالب های ستون: ممکن است به دنبال بتن ریزی و فشار بتن، پانل ها دچار تغییر مکان شوند. پشت بندها می توانند پانل ها را فیکس کنند تا باز نشوند و تغییر نکنند. پانل ها باید در حد فاصل نهایت یک متری با لوله داربست و گیره فیکس شوند.
6. مسدود کردن پای قالب ها با ملات گچ: باید درزها مسدود شوند. قالب ها باید کنار یکدیگر چفت بخورند و درزها سفت شوند. برای کنج ها باید از ملات گچ استفاده شود. هر جا که احتمال نشتی وجود دارد، حتماً از ملات برای پوشش آنها استفاده کرد.

سخن پایانی

با اهمیت و نحوه قالب بندی ستون بتنی آشنا شدیم. این کار باید با نهایت دقت و رعایت اصول کار انجام شود تا هیچ مشکلی بوجود نیاید. هر اندازه قالب بندی بهتر انجام شود، حتماً استحکام ستون ها بیشتر خواهد بود و این مسئله در میزان مقاومت و دوام سازه ها اثرگذار می باشد.
