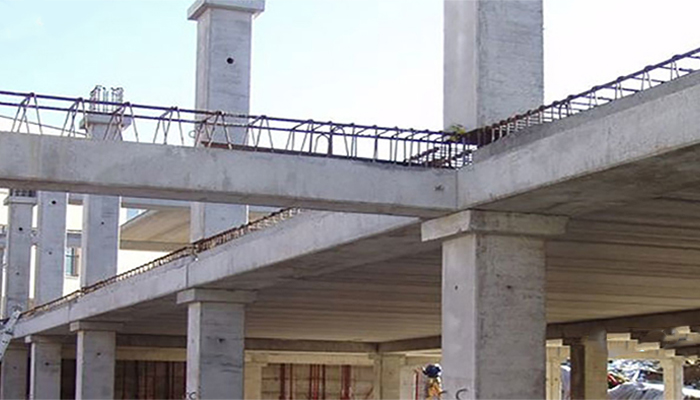

فنون جانمایی ستون ها در ساختمان های بتنی

فنون جانمایی ستون ها در ساختمان های بتنی مربوط به اعمال درز انقطاع، آکس ستون ها، عدم پچیدگی ستون ها، تأمین دهانه ورودی پارکینگ و … می باشند.

ستون ها در سازه با هدف انتقال بارهای وارده از سقف ها به فونداسیون به کار می روند و اگر به درستی اجرا نشوند، سازه را از جنبه های مختلفی در معرض خطر قرار می دهند. ستون ها در سازه های فلزی به طور پیش ساخته هستند و در مقایسه با سازه های بتنی قابل کنترل تر هستند.

همانطور که می دانید هر سازه ای دارای تعداد مشخصی از ستون ها است. سازه هایی که در بخش سقف با استفاده از بتن پیش تنیده احداث شده باشند دارای کمترین تعداد ستون است. چرا که طول دهانه ها بلندتر است و تعداد ستون ها کاهش پیدا می کند.

فنون جانمایی ستون ها در ساختمان های بتنی چگونه است؟

آنچه که برای اجرای ستون ها باید مورد توجه قرار بگیرد، را بررسی می کنیم و سؤالات مهمی را در این زمینه مطرح می کنیم:

فاصله ستون های سازه چقدر باشد؟

هیچ محدودیت خاص برای ستون گذاری وجود ندارد و بر اساس نوع سازه، این فاکتورها مشخص می شود. این فاصله باید به اندازه ای باشد که از نظر اقتصادی مقرون به صرفه باشد و سازه از استحکام لازم برخوردار باشد. یک فاصله معقول برای درنظر گرفتن دهانه ستون ها، 4 تا 5 متر می باشد. ماکزیمم فاصله ستون گذاری برای سازه های مسکونی، 7 متر می باشد.

در ارتباط با فاصله ستون ها به نکات زیر توجه کنید:

• قرارگیری ستون ها روی محورهای عمودی و افقی مشترک
• چیدمان مشابه تمامی طبقات ستون ها
• ستون گذاری پلان معماری در یک راستا و با نظم
• توجه به موقعیت داکت، نورگیر، آسانسور، پله ها
• یکسان بودن فاصله ستون ها در حد امکان

ستون گذاری پلان چطور انجام می شود؟

اصول و فنون جانمایی ستون ها در ساختمان های بتنی برای پلان چگونه است؟

• نخست وضعیت پله ها مشخص شود و در چهار طرف پلان، 4 ستون کار شود. بخش آسانسور و پله ها باید ستون اشته باشند.
• در 4 کنج زمین، ستون کار شود.
• ستون ها در فاصله بیشتر از 7 متر و کمتر از 4 متر نباشد.
• جانمایی ستون ها در تمامی طبقات چک شود تا مشکلی در پلان طبقات ستون گذاری ایجاد نشود.
• ستون گذاری در پارکینگ بررسی شود و به گونه ای صورت بگیرد که خودروها به آسانی تردد نکنند و پرتی زیاد، ایجاد نشود.

ستون گذاری پلان های مختلف منحنی و مستطیل و … چگونه است؟

یکی از فنون جانمایی ستون ها در ساختمان های بتنی این است که به شکل پلان ها توجه داشت و ستون گذاری برای هر یک را به درستی انجام داد. برای آکس بندی پلان و گریدبندی پلان در ستون گذاری پلان هایی که چهارگوش (مربع یا مستطیل) است در عناصر سازه ای اصلی و در امتداد کنج ها می توان خطوط افقی و عمودی صاف درنظر گرفت.

برای ستون گذاری و گریدبندی این پلان ها بر اساس کاربری موردنظر زمین و حد قابل قبول دهانه داخل دایره اول در حد فاصل معین، چندین دایره متحدالمرکز ترسیم شود. موقعیت ستون ها، نقطه برخورد قطرها و دایره ها می باشد.

پیکنتاژ ستون بتنی چطور انجام می شود؟

یکی از فنون جانمایی ستون ها در ساختمان های بتنی مربوط به پیکنتاژ ستون بتنی می باشد که با رنگ یا گچ روی زمین تعیین می شود. پیکنتاژ، دو مرحله دارد:

• پیاده کردن موقعیت قرارگیری ستون بتنی روی فونداسیون: بعد از علامت گذاری محدوده و نقاط مرکزی، کندن ترانشه به منظور آماده سازی سطح نصب ستون ها و پی ساختمان با دقت صورت می گیرد.
• پیاده کردن محل قرارگیری ستون بتنی روی ستون پایینی: بعد از اجرای ستون های متصل به پی و در حین بتن ریزی دال طبقات بالایی باید اقدامات موردنیاز برای تعیین محل دقیق ستون ها با هدف تطابق راستا و سطح مقطع آنها روی همدیگر لحاظ شود. میلگردهای انتظار و پایه ستون سبب سادگی این پروسه می شود.

نکات کلیدی درباره فنون جانمایی ستون ها در ساختمان های بتنی چیست؟

• درز انقطاع: درز انقطاع حتماً رعایت شود. مجری سازه و ناظر معمار یا نقشه بردار باید پیش از ریشه ستون ها، میزان درز انقطاع را تعیین کند و ریشه ستون را کار بگذارد.
• حذف پارکینگ: مهندسان باید در زمان اجرای ریشه ستون ها و کنترل آنها فاصله خاموت به خاموت ستون ها به جای آکس به آکس را لحاظ کنند. اگر این نکته مورد توجه قرار نگیرد کم شدن فاصله ستون ها از یکدیگرممکن است یک یا چندین پارکینگ را حذف کند.
• درنظر گرفتن نمای ساختمان: در زمان طراحی ستون ها به ویژه ستون های در ضلع مجاور به این نکته توجه کنید که عقب نشینی ستون ها به داخل ساختمان به اندازه نمای ساختمان باشد. در غیراینصورت مشکلات جریمه یا الزام به تخرب سازه بوجود می آید.
• عدم پیچیدگی ستون ها: پیچیدگی ستون ها در واقع یک تخلف است که باید از بروز آن جلوگیری کرد. کنترل در این ارتباط به صورتی است که امتداد ستون هایی را که در یک آکس هستند را ریسمان کشی کرده و هر یک از ستون ها در امتداد دیگر ستون ها نمی باشد تعیین شود و تغییرات لازم صورت بگیرد.
• توجه به جهت استقرار ستون ها: زمانی که ستون ها مستطیلی شکل هستند و یا کتابی می باشند باید دقت کنید که کدام ضلع در چه امتدادی می باشد. مهندس ناظر باید این مورد را به دقت تحت نظر داشته باشد.

سخن پایانی

فنون جانمایی ستون ها در ساختمان های بتنی باید مورد توجه قرار بگیرند. ستون ها باید بارهای عمودی به فونداسیون را انتقال دهند. اجرای درست ستون ها به دقت نظر در طراحی دقیق ابعاد، موقعیت درست قرارگیری میلگردها، رعایت فاصله ها و انجام درست بتن ریزی نیاز دارد.

انتخاب نوع میلگردها از اهمیت بسیار زیادی برخوردار می باشد و در قدرت ستون ها تأثیرگذار می باشد. مسئله مهم دیگر قالب بندی ستون ها است که باید با مقاومت و نظم لازم انجام شود تا پس از بتن ریزی، تغییر شکل و آسیب دیدگی بوجود نیاید. رعایت نکات فوق ساده است اما بسیار حائز اهمیت می باشد.
