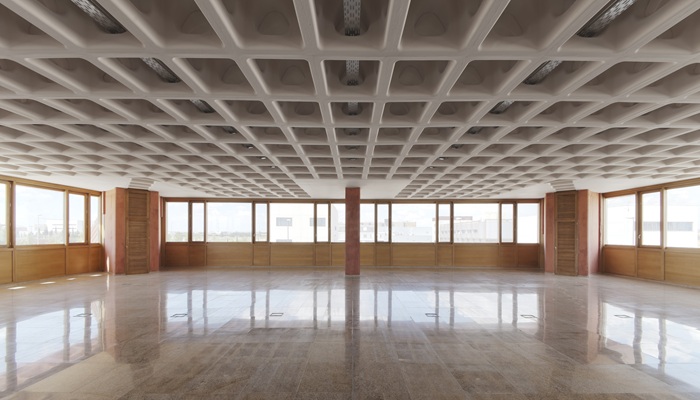

سقف وافل چیست ؟ یک دال بتنی شبکه ای می باشد که به سبب ساختار منظم و حفره ای خود موجب کاهش وزن مرده سقف می شود.
سقف سازه به روش های مختلفی طراحی و اجرا می شود. هر یک از روش های اجرای سقف دارای مزایا و معایب خود هستند. با درنظر گرفتن نقاط قوت و ضعف هر روش سقف و شرایط سازه تصمیم گیری می شود که از چه روشی برای اجرای سقف یک سازه استفاده شود.
سقف بتن پیش تنیده، سقف وافل، سقف تیرچه یونولیت، سقف عرشه فولادی، سقف کامپوزیت و … از انواع روش های اجرای سقف هستند. در این مطلب می خواهیم با یکی از روش های متداول اجرای سقف آشنا شویم.
جهت کسب اطلاعات بیشتر کلیک کنید
سقف وافل چیست و چه ویژگی هایی دارد؟
این سقف نوعی دال بتنی شبکه ای با ساختار منظم و وزن بسیار پایین است که مقاومت بسیار خوبی در برابر تنش ها و نیروهای مختلف دارد.
این سقف برای جایگزینی با سقف های سنتی بسیار مناسب است. البته شرایط پروژه باید درنظر گرفته شود و مشخص شود که آیا این سقف پاسخگوی نیازهای سازه موردنظر می باشد.
ویژگی های این سقف عبارتند از:
- وزن بسیار پایین
- مقاومت خمشی و برشی بالا
- کنترل خیز و لرزش
- ظاهر زیبا
- ایجاد انعطاف پذیری خوب در پلان
- توانمند در عایق سازی صوتی
- توانمند در عایق سازی حرارتی
- مقاومت بالا در برابر آتش
- توانمند در کاهش مصرف فولاد و بتن در سازه
- قابلیت استفاده برای دهانه های بزرگ
- نصب و اجرای ساده
اجزای اصلی سقف وافل چیست ؟
- پایه ها و زیرسازی موقت برای قالب بندی
- میلگردهای برشی و حرارتی

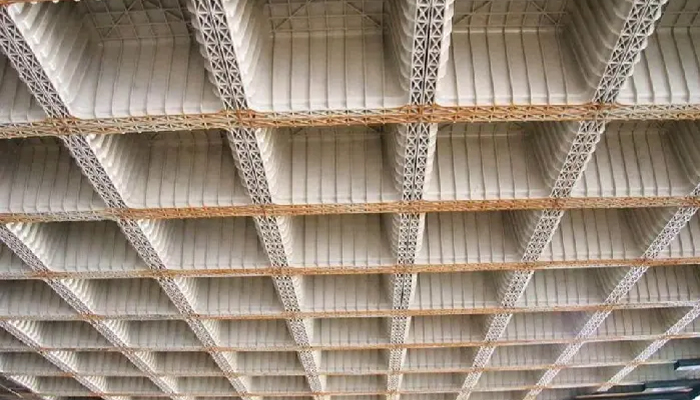

- قالب سقف
- بتن
- آرماتورهای طولی و عرضی
- تیرهای اصلی و فرعی

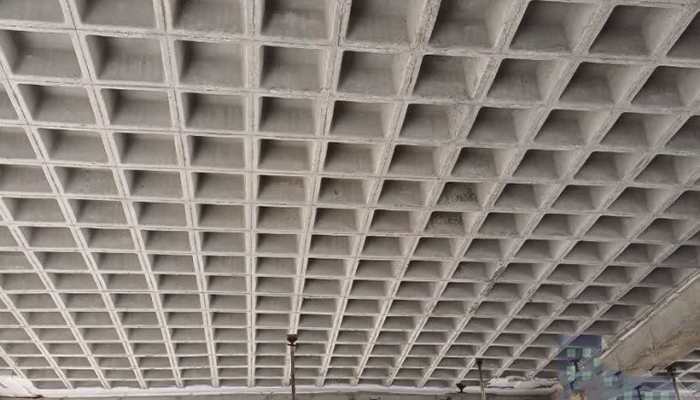

این سقف در اصل با استفاده از بتن، آرماتور و قالب های خاصی مثل قالب سقف وافل تولید می شود. وجود حفره ها در این سقف سبب شده است که سبک باشند و مقاومت خمشی بسیار بالایی داشته باشد.
بتن مصرفی در این سقف بسیار کمتر از دال های تخت می باشد. به همین دلیل وزن سازه احداثی با این سقف بسیار پایین است. این سقف در دو مدل دو طرفه و یک طرفه است که ضخامت مدل دو طرفه از مدل یک طرفه بیشتر می باشد. بنابراین متوجه شدیم که مهمترین اجزای سقف وافل چیست و اجزای ضروری کدامند.
سقف وافل تا چه دهانه ای قابل اجرا است؟
این سقف تا دهانه نزدیک به 12 متر بدون نیاز به تیر میانی اجرا می شود. این سقف برای دهانه های کوچک مناسب نمی باشد.
این سقف به طور کلی برای دهانه هایی با طول 6 تا 12 متر مناسب است. اما حداکثر دهانه معمول برای اجرای این سقف بر اساس عوامل مختلفی مشخص می شود که برخی از آنها عبارتند از:
- نوع سقف وافل
- جنس و میزان مقاومت بتن مصرفی در سقف وافل
- بار زنده و مرده طراحی
- چینش میلگردها
- کیفیت و قطر میلگردها
- عمق قالب های به کار رفته برای وافل
مهمترین کاربردهای سقف وافل چیست ؟
این سقف با توجه به مقاومت بالا و وزن پایینی که دارد برای کاربردهای زیر کاملاً مناسب می باشد:
- سازه های اداری، تجاری و آموزشی
- سازه های مسکونی لوکس با طراحی های خاص
- پارکینگ های طبقاتی
- سازه های بدون نیاز به ستون میانی
- پروژه های نیازمند به سقف نمایان و منظم
- پروژه های نیازمند به مقاومت لرزه ای بسیار بالا
انواع سیستم وافل بر اساس چگونگی انتقال بار و محل استفاده کدامند؟
سقف وافل یک طرفه، سقف وافل دو طرفه و فونداسیون وافل از انواع سیستم وافل هستند.
در بررسی اینکه سقف وافل چیست با انواع سیستم های وافل آشنا می شویم:
|
نوع سیستم وافل |
مشخصات |
کاربرد |
| سقف وافل یک طرفه | قرارگیری تیرچه ها در یک طرف
انتقال بار تنها در یک جهت ضخامت بسیار پایین |
ساختمان های مسکونی
پارکینگ های طبقاتی سازه های آموزشی |
| سقف وافل دو طرفه | قرارگیری تیرچه ها در دو طرف قائم به یکدیگر
انتقال بار به صورت دو طرفه امکان حذف ستون های میانی |
سازه های ورزشی
مراکز تجاری سازه های عمومی با دهانه های بزرگ |
| فونداسیون وافل | قرارگیری قالب در سطح زمین
اجرای شبکه ای از تیرها در کف مقاومت بالا در برابر نشست های نامتقارن خاک |
نواحی با خاک های مستعد نشست
سازه های سبک |
چرا سقف های وافل کاربردی و محبوب شده اند؟
مهمترین مزایا و امتیازات سقف وافل شامل مصرف پایین بتن، ساختار شبکه ای متقاطع و پایین بودن بارهای استاتیکی می باشد.
اینک به این مسئله می پردازیم که مهمترین مزایای سقف وافل چیست و چرا این سقف ها محبوب شده اند. مهمترین عوامل را بررسی می کنیم:
- استفاده از بتن پایین: قالب های وافل خاص هستند و وزن کمتری نسبت به قالب های سنتی بتنی دارند. وزن پایین این قالب ها و مقاومت بسیار خوب در برابر بارهای برشی و کششی موجب می شود که کمترین بتن در آنها به کار رود.
- ساختار شبکه ای متقاطع: این قالب ها به شکل مستطیلی یا مربعی اجرا می شوند که در نهایت به صورت یک شبکه متقاطع می شوند. این شبکه متقاطع در انتقال بارهای وارده به صورت یکنواخت تأثیر زیادی دارد. همچنین این شبکه ها سبب افزایش مقاومت و سختی سازه می شوند.
- پایین بودن بارهای استاتیکی: سبک بودن قالب ها موجب کاهش بارهای استاتیکی بر سازه می شود. در نتیجه هزینه های مربوط به اجرای فونداسیون کاهش پیدا می کند و در حالی که سازه از مقاومت و استحکام خوبی برخوردار است، عملکرد ایده آلی دارد.
سخن پایانی
در بررسی اینکه سقف وافل چیست و چه ویژگی هایی دارید به اطلاعات مفیدی درباره این سقف دست پیدا کردیم. اما شناخت دقیق این سقف به کسب اطلاعات بیشتری نیاز دارد. زیرا این سقف دارای ویژگی ها و امتیازات خاصی است و چگونگی اجرای آنها از مسائل مفصل مربوط به آن می باشد.
این سقف با مقاومت بسیار بالای خود و انعطاف پذیری خوبی که به منظور اجرای پلان ها می دهد، می تواند برای اجرای سقف سازه های مختلفی به کار رود. ظاهر زیبای این سقف موجب شده است که آن را از سقف های مدرن و خاص بدانند و برای پروژه هایی که زیبایی معماری اهمیت می دهند از آن به عنوان روش اجرای سقف استفاده کنند.
