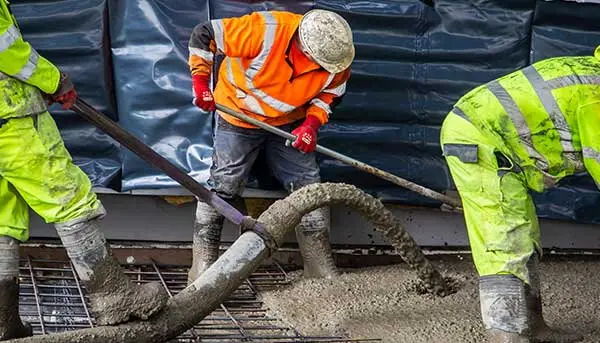

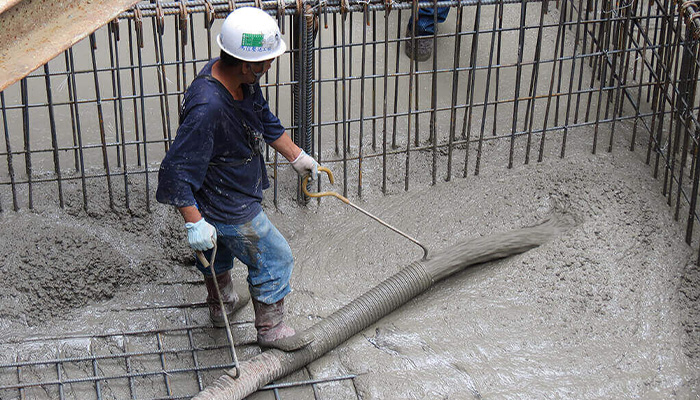

بتن ریزی با لوله ترمی برای سازه هایی که در ارتفاعات یا عمق هستند، مناسب است و از کاهش کیفیت بتن تا رسیدن به نقطه موردنظر جلوگیری می کند.
لوله ترمی از تجهیزات مهم صنعت ساختمان سازی می باشد که نقش مهمی در کیفیت عملیات بتن ریزی دارد. اغلب سازندگان و بناها با هدف حذف چالش جدا شدگی بتن یا افت کیفیت در پروسه جابه جایی، لوله ترمی را به کار می برند.
جهت کسب اطلاعات بیشتر کلیک کنید
لوله ترمی چیست؟
این لوله، وسیله ای برای انتقال بتن یا سیالات از ارتفاع یا عمق زیاد بدون کاهش کیفیت می باشد. این لوله به صورتی تولید شده است که مانع از جداشدگی سنگدانه ها و تشکیل سوراخ های هوا در بتن شود.
جنس این لوله از فلز یا پلاستیک است. کیفیت بتن ریزی با لوله ترمی حتماً بالا خواهد بود. لوله ترمی را می توان پلی بین طراحی سازه و کیفیت اجرای آن دانست. این لوله ها نه تنها در حوزه بتن ریزی بلکه در بسیاری از کاربردها نظیر صنایع پتروشیمی مورد استفاده قرار می گیرند.
کاربردهای لوله ترمی چیست؟
کاربردهای لوله ترمی در جدول زیر نشان داده شده است:
| کاربرد لوله ترمی | مثال | هدف استفاده |
| بتن ریزی با لوله ترمی در اعماق زیاد | اجرای شمع ها و پی ریزی سدها | استفاده از بتن در بالاترین سطح کیفیت و دانسیته |
| انتقال بتن به ارتفاعات | ساختمان های چند طبقه و برج ها | ممانعت از افت کیفیت بتن |
| اجرای بتن ترمی | ساخت سازه های مختلف | حفظ یکنواختی و ممانعت از جداشدگی مصالح بتن تازه |
| صنایع | صنعت فولاد و صنعت پتروشیمی | انتقال مواد مذاب یا سیالات |
انواع لوله ترمی کدامند؟
بتن ریزی با لوله ترمی در انواع مختلف امکان پذیر می باشد. با برخی از انواع لوله های ترمی آشنا می شویم:
1- لوله ترمی فلزی:
لوله ترمی فلزی از متداول ترین انواع لوله ها می باشد. این لوله ها از جنس فولاد، چدن یا آلیاژهای مستحکم می باشند و به سبب تحمل فشار و ضربه برای بتن ریزی در بالاترین حجم و عمق به کار می روند. این لوله ها هم در برابر ضربه و هم در برابر دما دارای مقاومت بالایی هستند. از این لوله ها برای کاربردهایی نظیر پل سازی، سدسازی و برج سازی استفاده می کنند.
2- لوله ترمی پلاستیکی:
بتن ریزی با لوله ترمی پلاستیکی برای پروژه های کوچک و متوسط مقیاس انجام می شود. جنس این لوله ها معمولاً پی وی سی یا پلی اتیلن می باشد. این لوله ها به سبب وزن پایین و سهولت جابه جایی پرطرفدار هستند و از لوله ترمی های فلزی ارزان تر می باشند. بنابراین اگر به دنبال انتخاب ارزان ترین لوله ترمی هستید، لوله ترمی پلاستیکی را انتخاب کنید.
چرا بتن ریزی با لوله ترمی انجام می شود؟
با این تکنیک می تواند اثرات آب شستگی سیمان را به کمترین میزان رساند. با استفاده از این روش می توان بتن را مستقیماً از سطح آب و با بهره گیری از لوله های منعطف در قطر 25 تا 30 سانتی متر به محل موردنظر و زیر آب انتقال داد.
این روش برای بتن ریزی بسیار کارآمد است و بتن به سادگی از لوله انتقال پیدا می کند و با حفظ حالت و ویژگی های ایده آل در نقطه موردنظر اجرا می شود.
لوازم موردنیاز برای بتن ریزی با لوله ترمی چیست؟
لوازم و متریالی که موردنیاز است و باید قبل از شروع به کار تهیه شود، شامل موارد زیر است:
- لوله های منعطف در اندازه 20 تا 30 سانتی متر
- وسیله ای برای سنجش عمق مثل متر
- قیف بتن ریزی فولادی یا غیرفولادی که در قطر ایده آل و نزدیک به 1 تا 1.25 متر و ارتفاع 1 تا 7 متر باشد.
- جرثقیل ، وینچ یا بالابر به منظور قرارگیری عمود قیف و لوله ترمی
- توپی ها از جنس مناسب و سبک با قطر اندکی بیشتر از قطر لوله
نحوه اجرای بتن ریزی با لوله ترمی چگونه است؟
- نخست باید اطمینان حاصل شود که اتصالات ترمی به خوبی فیکس هستند و آب بندی شده اند.
- لوله ترمی باید به انتهای قالب یا بستر آب هدایت شود و در ادامه ترکیب بتنی را وارد کنند.
- به منظور ممانعت از ترکیب شدن آب داخل لوله با ترکیب بتنی بایستی یک توپی که حالت لاستیکی دارد را به داخل لوله تغذیه شده انتقال داد تا حفاظی بین آب و بتن وجود داشته باشد.
- توپ بعد از رسیدن به انتهای لوله به آب وارد شده و به سطح آب می آید و تا زمانی که از سوی مجریان کار از آب درآورده شود، به حالت شناور باقی می ماند.
- میزان ریختن ترکیب بتنی با سرعت بالا کشیدن لوله تحت کنترل می باشد. ولی به طور کلی بالا آوردن آن باید به گونه ای باشد که دهانه لوله در بتن باشد و مانع از بیرون ریختن ترکیب بتنی و رسوخ آب به داخل شود.
- با وارد کردن یک ویبراتور میله ای توسط لوله ترمی به داخل بتن های ریخته شده، امکان متراکم کردن ترکیب وجود دارد.
مشخصات بتن مصرفی برای بتن ریزی با لوله ترمی چیست؟
بتنی که به کار می رود با توجه به مبحث نهم مقررات ملی ساختمان باید از خصوصیات زیر برخوردار باشد:
- میزان سیمان به کار رفته در این بتن باید نزدیک به 360 تا 450 کیلوگرم بر متر مکعب ترکیب بتنی باشد. میزان مواد سیمانی نباید از 350 کیلوگرم بر متر مکعب در هر حالت پایین تر باشد.
- عدد اسلامپ باید در بازه 170 تا 250 میلی متر باشد.
- ماکزیمم اندازه سنگدانه ها باید 40 تا 50 میلی متر باشد.
- بیشترین نسبت آب به سیمان باید معادل با 0.45 باشد.
- وجود پیوند و چسبندگی لازم میان اجزای بتن بایستی به میزان لازم باشد.
سخن پایانی
بتن ریزی با لوله ترمی با مزایای زیادی همراه است. لوله ترمی موجب حفظ کیفیت بتن، افزایش مقاومت سازه و سهولت بتن ریزی در مواقع مختلف می شود. اما به مشکلات این روش مانند نیاز به نظارت کامل، هزینه بیشتر از بتن ریزی به روش معمولی و حساسیت آن به آب و هوای نامساعد توجه داشته باشید. به هر حال شرایط برخی از پروژه ها ایجاب می کند که از لوله ترمی برای بتن ریزی استفاده شود و این کار موجب حذف برخی از موانع موجود بر سر راه بتن ریزی می شود.
