انواع سقف یوبوت کدامند؟

انواع سقف یوبوت شامل قالب یوبوت تک، قالب یوبوت دوبل، قالب یوبوت اصلاح شده و قالب یوبوت پلی استایرن می باشد که هر یک به نوعی اجرا می شوند.

سقف یوبوت، از انواع سقف های ساختمانی است که تأثیر زیادی در سبک سازی ساختمان ها دارد. در بررسی انواع سقف ها شامل سقف تیرچه پیش تنیده، سقف وافل، سقف تیرچه بلوک، سقف تیرچه کرومیت و … متوجه می شویم که هر یک از نقاط قوت خاصی برخوردار هستند و سازندگان با درنظر گرفتن این موارد به انتخاب سقف مناسب برای سازه خود اقدام می کنند.

سقف یوبوت چیست؟

سقف یوبوت، نوعی دال مجوف است که در آنها پرکننده های پلاستیکی جایگزین بتن میانی دال شده اند و این مسئله سبب سبک شدن سقف می شود.

به منظور پر کردن هسته مرکزی بتن در این سقف، عناصر مکعبی به کار می روند. این عناصر عمدتاٌ از جنس پلی پروپیلن می باشند.

حداکثر دهانه انواع سقف یوبوت چقدر است؟

ماکزیمم دهانه این سقف در هر قالب تک و دوبل با یکدیگر متفاوت می باشد که در جدول زیر شاهد میزان دهانه سقف در هر حالت هستیم:

ویژگی های انواع سقف یوبوت چیست؟

این سقف ها بر اساس نوع قالب به چندین دسته تقسیم می شوند که با ویژگی های هر یک از آنها آشنا می شویم:

• قالب یوبوت تک: این قالب در ابعاد 52*52 در ارتفاع 28 سانتی متر تولید می شوند. این قالب ها به صورت یک تکه است و در چهار سوی آن، بندهایی هستند که برای مشخص کردن فاصله قالب ها و حرکت کمتر در حین بتن ریزی به کار می روند. ارتفاع پایه های قالب یوبوت تک، بر اساس ضخامت مناسب بتن تا 17 سانتی متر قابل زیاد شدن می باشد.
• قالب یوبوت دوبل: این قالب از نظر طول و عرض با یوبوت های تک، هم اندازه هستند. ولی ارتفاع آنها نزدیک به 20 تا 56 سانتی متر می باشد. این قالب ها در واقع از دو قالب تک تشکیل شده است.
• قالب یوبوت اصلاح شده: ممکن است تمامی بخش های قالب پر نشود و قسمت های خالی وجود داشته باشد. بدین منظور قالب یوبوت اصلاح شده را در اندازه 30*30 می سازند. یوبوت ها از جنس پروپیلن می باشند که ارزان قیمت هستند.
• قالب یوبوت پلی استایرن: این قالب ها بسیار سبک هستند و به دلیل وزن پایین و قیمت ارزان، بسیار کاربردی هستند.

تفاوت سقف یوبوت و دال یوبوت چیست؟

انواع سقف یوبوت با دال یوبوت متفاوت هستند که برخی از تفاوت های آنها در جدول زیر نشان داده شده است:

نحوه اجرای سقف‌های یوبوت چگونه است؟

اجرای انواع سقف یوبوت بر اساس مراحل زیر انجام می شود:

1-  قالب بندی و زیرسازی سقف یوبوت

نخست باید زیرسازی مثل دال های تخت معمولی صورت بگیرد و شبکه مش زیرین بافته می گردد. قالب هایی که بدین منظور به کار می روند، قالب چوبی یا فلزی هستند. نوارهای قائم مشبک با قالب های توخالی در نقش پایه و با هدف ثابت نگه داشتن سقف در محل معین به کار می روند.

2- آرماتوربندی سقف یوبوت

قسمت پایینی قالب ها را در دو سمت قائم بر یکدیگر و در کف دال، آرماتوربندی به کار می برند. به منظور کارایی بهتر هر سقف باید مرحله آرماتوربندی و بافت شبکه مش به دقت بالا انجام شود و دستورالعمل ها اجرایی شود. بهتر است نخست فاصله میلگردهایی که در مش تحتانی به کار می روند بر اساس نقشه ها تعیین شود و با توجه به آن روی سقف کار شود.

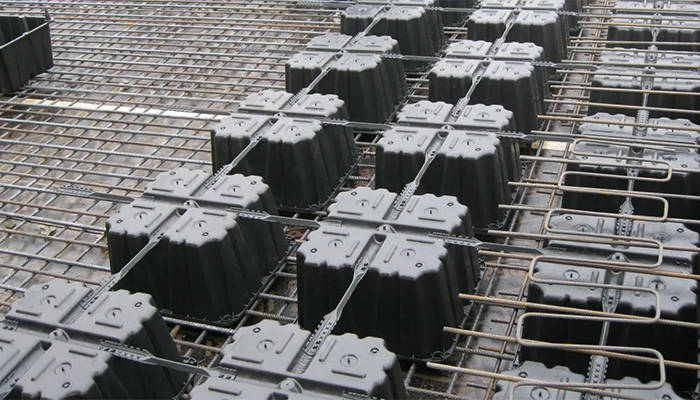

3- نصب قالب ها در فواصل مدرج

برای اجرای انواع سقف یوبوت باید قالب ها بر اساس نقشه، تک تک کنار هم نصب شوند و تسمه های هر قالب از 4 سمت به دیگر قالب ها وصل شود. میلگردهای اضافی لازم در نقشه ها از جمله میلگردهای برشی و خمشی مرکز دهانه، تقویتی پیرامون ستون ها و دیوارهای برشی و آرماتورهای 45 درجه پیرامون بازشوها تعبیه می شوند.

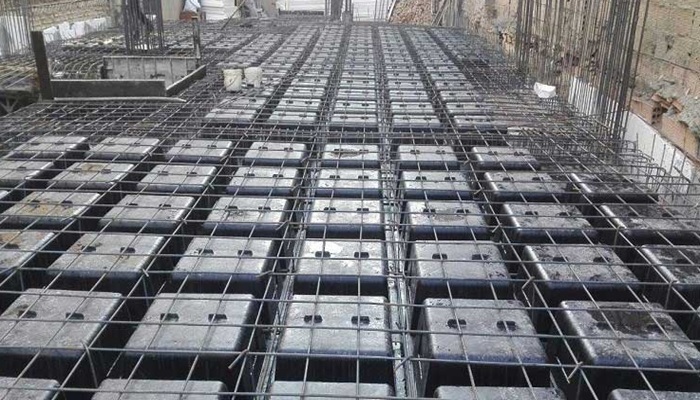

4- بافت شبکه مش فوقانی

بعد از به پایان رسیدن نصب قالب ها باید آرماتورهای برشی و خمشی تقویتی میان بلوک ها کار گذاشته شود و پس از آن، شبکه مش فوقانی بافته شود. در اینجا لازم است که از میلگرد و سیم های آرماتوربندی به منظور اتصال به شبکه مش زیرین استفاده شود و حتماً این کار باید به دقت انجام شود.

5- بتن ریزی انواع سقف یوبوت

بتن ریزی و ویبره به منظور پر شدن زیر قالب ها با بتن صورت می گیرد. به منظور ممانعت از شناور شدن قالب ها ناشی از فشار بتن در قالب های ته بسته و یا نفوذ بتن به درون قالب های ته باز، بتن ریزی را تک مرحله ای انجام نمی دهند و در دو مرحله انجام می دهند.

نخست بتن ریزی تا زیر قالب ها یا تراز میانی قالب ها انجام می شود و بعد از ریختن لایه بتن زیرین، یک ویبره انجام می شود و بعد از گیرش ابتدایی، بتن دال فوقانی و تیرچه های مرکزی اجرا می شود. بتن ریزی لایه دوم باید پیش از گیرش اولیه بتن تحتانی شروع شود تا از شکل گیری درز سرد میان دو لایه و افزایش تنش ها جلوگیری شود.

6- قالب برداری سقف

در مرحله پایانی اجرای انواع سقف یوبوت ، به محض اینکه بتن شکل گرفت و به مقاومت لازم رسید به برداشتن قالب های زیرین سقف اقدام می شود. تا زمانی که مقاومت لازم برای بتن ایجاد نشود نباید پایه ها و قالب های باربر برداشته شوند. قالب ها باید به گونه ای برداشته شود که فشاری به اجزای سقف وارد نشود.

سخن پایانی

با نصب قالب های یوبوت در حفره های دال مجوف، سقف یوبوت اجرا می شود. انواع سقف یوبوت به دلیل وزن پایین و مقاومت بسیار بالایی که دارند، در برابر زمین لرزه از مقاومت بسیار خوبی برخوردار هستند. این سقف با استفاده از قالب های مکعبی شکل یوبوت اجرا می شود به شکل صاف یا توخالی هستند و در سبک سازی سقف، نقش زیادی دارند.
