انواع سقف های بتنی در ساختمان سازی

انواع سقف های بتنی در ساختمان سازی شامل دال بتنی پیش تنیده، سقف دال مشبک، اینتل دک، دال مجوف، کوبیاکس، یوبوت و … می باشد.

سازه هایی که دارای سقف مستحکم و مقاوم هستند دارای طول عمر و دوام زیادی هستند. سازندگان به خوبی می دانند که برای احداث یک سازه مقاوم و بادوام باید سقف مناسب و استانداردی را برای آن احداث کنند تا سازه احداثی در برابر زمین لرزه و سایر عوامل آسیب زا پایدار باشد و دچار خرابی های مختلف نشود.

متداول ترین سقف ها، سقف های بتنی هستند که با استفاده از بتن مسلح و پیش تنیده ساخته می شوند. سقف های بتنی دارای استحکام بالایی هستند و در اثر نیروهای جانبی و داخلی مختلف، مقاوم خواهد بود. این سقف ها می توانند برای سازه های گوناگون با کاربری های مختلف انتخاب و اجرا شوند.

انواع سقف های بتنی در ساختمان سازی کدامند؟

سقف های بتنی در دو حالت سقف دال بتنی و سقف تیر و دال اجرا می شوند که هر کدام دارای خصوصیات خاص خود هستند و نسبت به دیگری دارای برتری هایی هستند.

• سقف دال بتنی: این سقف به طور یکپارچه پیاده سازی می شود و در چندین نوع شامل دال تخت، دال دوطرفه و دال یکطرفه اجرا می شود. آنچه که موجب محبوبیت این سقف شده است، مقاومت بسیار بالا و یکپارچگی خوب است. اما برخی از سازندگان به دلایلی مانند وزن زیاد و ضرورت قالب بندی از انتخاب این سقف برای سازه خود، خودداری می کنند.

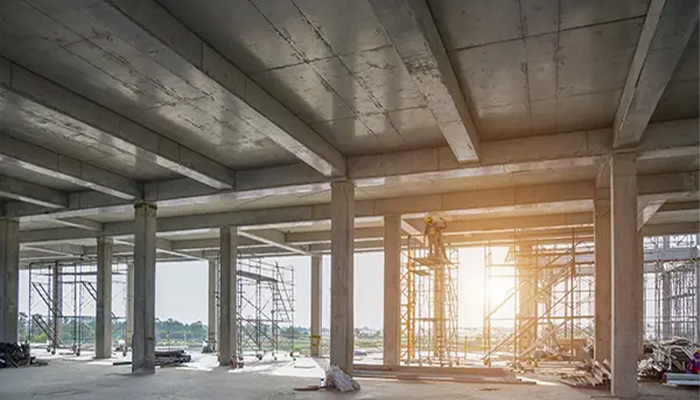

• سقف تیر و دال: این سقف ها در واقع ترکیبی از تیرهای بتنی و یک دال اجرا شده روی آن است. این سقف برای دهانه های متوسط و بزرگ بسیار مناسب می باشد. از این سقف ها به عنوان مقاوم ترین سقف ها در سازه های بتنی یاد می کنند.

دال بتنی چیست و انواع آن کدامند؟

دال بتنی، از اعضای سازه ای می باشد که به کمک صفحاتی در ضخامت 10 تا 50 سانتی متر اجرا می شود. دال بتنی در قسمت های گوناگون سازه مانند کف و سقف سازه های گوناگون به کار می رود. این سقف ها یکپارچه هستند و از تحمل وزن بالایی برخوردار می باشد.

با برخی از انواع دال بتنی ( انواع سقف های بتنی در ساختمان سازی ) که در ساخت و سازهای دنیا مورد استفاده قرار می گیرند، آشنا می شویم:

سقف دال بتنی تخت ساده

دال بتنی به طور یکپارچه و مستقیم روی ستون ها در سقف دال بتنی تخت ساده اجرا می شود. این سیستم را می توان به دو حالت درجا و پیش ساخته پیاده سازی نمود. با پیاده سازی این دال ها، بارهای وارده به سقف به طور همگون به ستون ها فرستاده می شود. این سیستم در سرعت بالا اجرا می شود و اصلاً به قالب بندی پیچیده نیاز ندارند. این سیستم برای دهانه های پایین مناسب است و برای دهانه های طولانی بهتر است از تقویت کننده برای آن استفاده نمود.

دال بتنی پیش تنیده

یکی از انواع سقف های بتنی در ساختمان سازی ، دال بتنی پیش تنیده می باشد که از سقف های جدید و کاربردی می باشد. حتماً نام بتن پیش تنیده را شنیده اید. دال بتنی پیش تنیده به دو حالت پیش کشیده و پس کشیده اجرا می شود. سقف بتنی دال پیش تنیده سبب کاهش ضخامت سقف می شود و این سقف، مقاومت بالایی در برابر بارهای بارگذاری دارد. این سقف پرهزینه است اما به دلیل امتیازات خاص خود به سایر سقف ها ترجیح داده می شود.

سقف بابل دک یا سقف عرشه حبابی

این سقف به صورت دو طرف می باشد. قالب های بابل دک کروی مانند هستند و در چندین حلت اجرا می شوند که یک نوع آن، پیش ساخته می باشد. امتیاز این سقف به نسبت دیگر سقف ها، چگونگی تولید آنها است. توپ های پرکننده بابل دک با میلگردهای سازه ای نگهداری شده و به همین علت، احتیاجی به میلگردهای اضافی ندارند و مرحله آرماتورگذاری شبکه ای در بخش پایین و بالای سقف برای آنها کنار گذاشته می شود.

سقف دوطرفه یوبوت، از بهترین انواع سقف های بتنی در ساختمان سازی

در این سقف ها، قالب هایی از جنس پلاستیک بازیافتی درون دال اجرا می شوند. بعد از بستن قالب زیر سقف، شبکه آرماتورها در بخش پایینی دال اجرا می شود. پس از آن قالب های یوبوت بر مبنای نقشه ها در نقاط تعیین شده سوار می شوند و آرماتوربندی در بالا انجام می شود. بتن ریزی در دو مرحله انجام می شود و پس از بتن ریزی، قالب زیر سقف حذف می شود.

سقف مقاوم و مستحکم دال مجوف

این سقف با بهره گیری از المان هایی به حالت توخالی و مجوف اجرا می شود. اجرای این سقف سبب کاهش بار مرده ساختمان می شود. در این سقف می توان ارتفاع طبقات را بیشتر درنظر گرفت و دهانه ها را طولانی تر اجرا کرد. بنابراین تعداد زیادی از ستون های میانی حذف می شوند.

سیستم کوبیاکس برای سقف و کف

یکی دیگر از انواع سقف های بتنی در ساختمان سازی ، سیستم کوبیاکس است که این سیستم نه تنها برای سقف سازه بلکه برای فونداسیون، دیوارها و ستون ها به کار می رود. این سقف با استفاده از بتن، شبکه های میلگرد و قالب های توخالی کوبیاکس اجرا می شود. جنس قالب های توخالی معمولاً پروپیلن یا پلی اتیلن می باشد. در این سیستم شاید قسمتی از سقف به شکل مجوف و قسمت دیگری به شکل کوبیاکس اجرا شود.

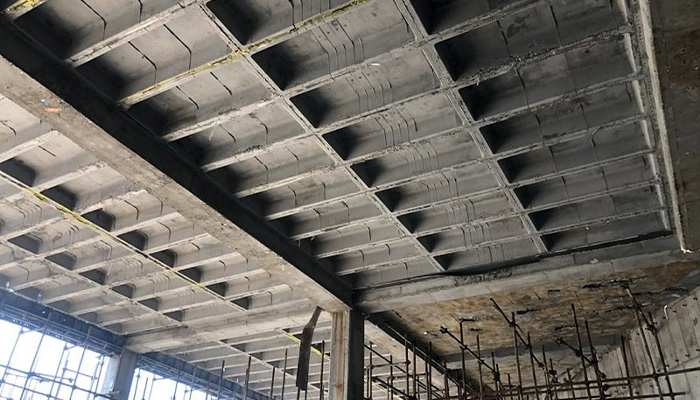

سقف دوطرفه و یکطرفه وافل

یکی دیگر از انواع سقف های بتنی در ساختمان سازی ، سقف وافل می باشد. قالب های وافل به صورت مشبک و در ضخامت های 25 سانتی تا 50 سانتی تولید می شوند. قالب ها پس از مرحله بتن ریزی برداشته می شوند. این سقف در نوع یک طرفه برای دهانه های کمتر از 9 متر و در نوع دوطرفه برای دهانه های بالاتر از 9 متر اجرا می شود.

سخن پایانی

با انواع سقف های بتنی در ساختمان سازی آشنا شدیم. البته علاوه بر موارد نامبرده شده، سقف های دیگری جزء سقف های بتنی هستند. سازندگان باید با درنظر گرفتن نقاط قوت هر یک از سقف ها و اولویت های خود به انتخاب مناسب ترین سقف اقدام کنند، به طور مثال اگر اولویت آنها وزن پایین می باشد، باید سقف یوبوت یا کوبیاکس را انتخاب کنند.
