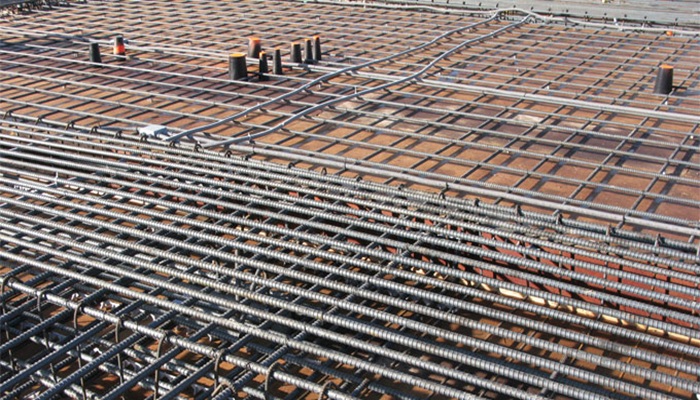

اجرای آرماتوربندی تیر و سقف بتنی به دلیل اهمیت این مرحله از ساخت و ساز باید به صورت اصولی و دقیق انجام شود.
در اجرای سقف هر سازه ای باید به اجرای اصولی مراحل مختلف آن توجه داشت. برخی از سقف ها که با استفاده از بتن پیش تنیده احداث می شوند حتماً باید توسط نیروهای مجرب اجرا شوند که صفر تا صد کار به درستی انجام شود.
یکی از مهمترین مراحل احداث برخی از سقف های بتنی، آرماتوربندی است. آرماتوربندی، پروسه مسلح کردن بتن با میلگرد یا دیگر مصالح فولادی و مقاوم است. این کار، تأثیر بسیار زیادی در افزایش استحکام و مقاومت سقف دارد.
جهت کسب اطلاعات بیشتر کلیک کنید
تیر چیست؟
تیر، یک عضو از سازه های ساختمانی می باشد که به طور افقی یا شیب دار اجرا می شود و بارهای عمودی، نیروهای برشی و لنگرهای خمشی را به ستون ها، دیوارها و فونداسیون انتقال می دهد.
اجرای آرماتوربندی تیر و سقف بتنی با اهداف مختلفی انجام می شود. تیرها با اهداف زیر اجرا می شوند:
- جبران نیروهای برشی با تکانه تیر
- مقاومت و پایداری بسیار خوب در برابر تنش های و بارهای وارده
- توزیع بار به شکل یکنواخت
- یکدست سازی ساختار ساده
تیرها، نقش مهمی در تحمل وزن سازه دارند. تیرها بار را در یک مسیر ثابت به پایه ساختمان انتقال می دهند. هر چه تیر اصولی تر و بهتر اجرا شود، حتماً مقاومت بیشتری در برابر بارهای وارده به سازه دارند.
چرا تیر و سقف به آرماتوربندی نیاز دارند؟
اجرای آرماتوربندی تیر و سقف بتنی کمک می کند که تیر و سقف در تحمل بار و فشار وارده قوی تر و مقاوم تر شوند و به مشکلاتی مانند شکستگی یا ترک خوردگی مواجه نشوند.
مهمترین دلایلی که می توانیم درباره ضرورت آرماتوربندی برای این المان ها بیان کنیم، موارد زیر هستند:
- بتن به تنهایی قادر به تحمل تنش های کششی نیست و با اضافه کردن میلگرد می توان سطح مقاومت آن را افزایش داد.
- اضافه کردن میلگرد موجب می شود که سطح ایمنی و مقاومت سقف و تیر بسیار افزایش پیدا کند.
- آرماتورها موجب می شوند که تیر و سقف در معرض بار، به خمش دچار نشوند.
- آرماتوربندی سبب می شود که مقاومت سازه در برابر زمین لرزه افزایش پیدا کند و مشکل ترک خوردگی و ریزش برای آن بوجود نیاید.
مراحل آرماتوربندی در سقف چگونه است؟
اجرای آرماتوربندی تیر و سقف بتنی بر اساس مراحل زیر انجام می شود:
- طراحی اولیه و محاسبات دقیق: پیش از شروع کار باید طراحی اولیه انجام شود و وضعیت قرارگیری مشخص شود. با توجه به بارهای وارده و مشخصات مکانیکی بتن و میلگرد باید محاسبات لازم انجام شود.
- برش و خمش میلگردها: میلگردها باید بر مبنای طول و شکل موردنظر خود برش داده شوند و در بخش های لازم خم داده شوند. دقت انجام کار موجب می شود که میلگردها به درستی در محل خود قرار بگیرند.
- جاگذاری میلگردها: میلگردهای برش و خم خورده باید در قالب تیر کار گذاشته شوند و به خوبی پوشش داده شوند تا با مشکل خوردگی و آسیب دیدگی مواجه نشوند.
- بستن میلگردها: میلگردهای طول و عرضی با سیم آرماتوربندی به یکدیگر وصل می شوند. این کار با هدف اتصال مستحکم آنها انجام می شود تا در زمان بتن ریزی از جای خود تکان نخورند.
تفاوت آرماتوربندی سقف تیرچه بلوک و دال بتنی چیست؟
اجرای آرماتوربندی تیر و سقف بتنی در حالت های مختلف متفاوت می باشد. دو روش اجرای آرماتور را بررسی می کنیم:

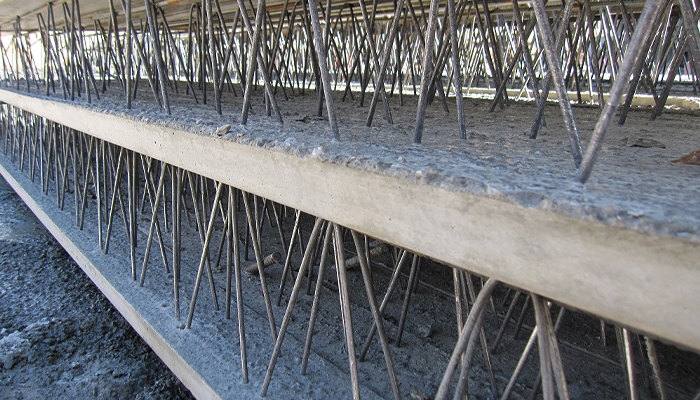

- آرماتوربندی سقف تیرچه بلوک: تیرچه ها در نقش اعضای باربر هستند و میان آنها بلوک های سفالی یا بتنی هستند. آرماتوربندی تیرچه ها به صورت میلگردهای طولی و زیگزاگ می باشند که به شکل پیش ساخته در کارخانه تولید می شوند.
- آرماتوربندی دال بتنی: دال های بتنی در دو نوع یکطرفه و دوطرفه هستند. دال های یکطرفه فقط بارها را در یک سمت و دال های دوطرفه فقط بار را در دو سمت به تیرها انتقال می دهند. آرماتوربندی دال به صورت میلگردهای خمشی یا حرارتی می باشد که به شکل شبکه ای در دال کار گذاشته می شوند.
مشکلات اجرای آرماتوربندی تیر و سقف بتنی چیست؟
معماران و بناها برای اجرای آرماتوربندی در این بخش ها با چالش هایی مواجه هستند که چندین مورد از آنها شامل موارد زیر است:
- بکارگیری تجهیزات نامناسب: استفاده از تجهیزات نامناسب قطعاً مشکلاتی را بوجود می آورد. نیروهای کار باید ابزارها و تجهیزات مناسب و به روز را برای آرماتوربندی مورد استفاده قرار دهند.
- ضرورت بکارگیری نیروهای ماهر: اگر نیروهای عادی برای آرماتوربندی بکار گرفته شوند، آرماتوربندی درست انجام نمی شود. نیروهای کار باید حتماً با آرماتوربندی آشنایی داشته باشند.
- لزوم کنترل های کیفی مداوم: هم در زمان اجرا و هم در پایان کار باید کنترل های کیفی انجام شود تا مشکلات گوناگون بوجود نیاید.
چرا در اجرای آرماتوربندی تیر و سقف بتنی باید از اسپیسر استفاده شود؟
با هدف اینکه میلگردها با قالب مستقیماً در تماس نباشد و یک فاصله ایده آل میان بتن و میلگرد وجود داشته باشد، از اسپیسر استفاده می کنند. اهداف استفاده از اسپیسر شامل ممانعت از تماس مستقیم میلگرد با قالب، مشخص کردن فاصله ایده آل برای پوشش بتن و کاهش احتمال زنگ زدگی میلگرد می باشد. اسپیسرها در سایزهای گوناگون و بر حسب قطر بتن اجرایی انتخاب می شوند و به شکل یکنواخت در زیر شبکه میلگردها قرار می گیرند.
انواع میلگردهای بکار رفته در آرماتوربندی کدامند؟
بری آرماتوربندی از یکی از میلگردهای نشان داده شده در جدول زیر استفاده می کنند:
|
نوع میلگرد |
مشخصات |
| A1 | ساده و ساختار نرم |
| A2 | آج دار و نیمه سخت |
| A3 | آج دار جناقی و سخت |
| A4 | آج مرکب و بسیار مقاوم و سخت |
سخن پایانی
اجرای آرماتوربندی تیر و سقف بتنی در چندین مرحله شامل جایگذاری آرماتورهای طولی و عرضی تیر، تعیین درست محل وصله آرماتورهای طولی و آرماتوربندی سقف و تیر بتنی، کار گذاشتن خاموت ها در حد فاصل آرماتوربندی تیر، نصب اسپیسر برای آرماتورهای تحتانی تیر و مهار آرماتور طولی با روش مناسب و در نهایت آرماتوربندی سقف انجام می شود.
آرماتوربندی برای انواع سقف ها شامل سقف دال بتنی، سقف یوبوت، سقف کوبیاکس، سقف بابل دک، سقف وافل و سقف پیش تنیده موردنیاز است و به افزایش استحکام سقف کمک زیادی می کند.
