تجهیزات کارخانه بتن آماده

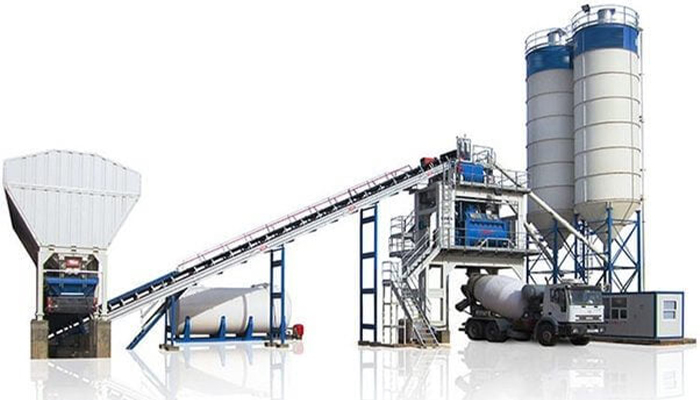

تجهیزات کارخانه بتن آماده شامل سیستم بچینگ بتن، سیستم توزین، نوار نقاله، سیلوهای مخصوص انبارش مواد پودری، نوار نقاله حلزونی و … است.

بتن آماده، نوعی بتن می باشد که در کارخانه در شرایط کنترل شده مشخص، تولید و پس از آن به محل پروژه انتقال داده می شود. این بتن، ترکیب دقیق مواد اولیه مثل سیمان، آب، شن، ماسه و افزودنی های شمیایی می باشد. استفاده از بتن آماده به علت کیفیت یکدست، کاهش زمان ساخت و ساز و افزایش بهره وری به شدت مورد توجه سازندگان قرار گرفته است و امروزه در بسیاری از ساخت و سازها از بتن آماده استفاده می کنند.

انواع بتن آماده شامل بتن معمولی، بتن مسلح، بتن سبک، بتن خود تراکم و بتن با مقاومت بالا می باشد. بیشترین مقاومت کششی بتن مربوط به بتن پیش تنیده می باشد.

معرفی تجهیزات کارخانه بتن آماده

برخی از تجهیزات مورد استفاده در کارخانه بتن شامل موارد زیر می باشند:

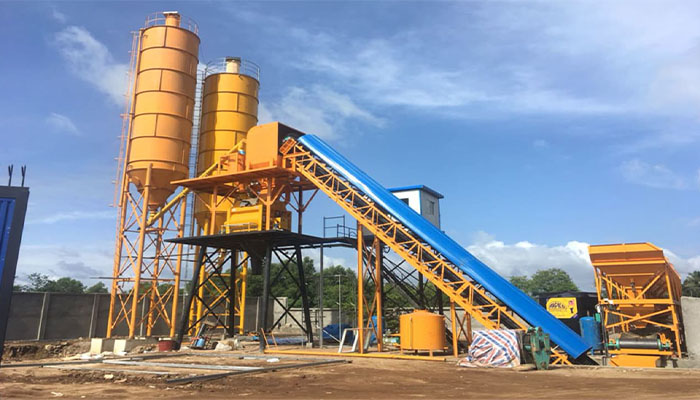

سیستم بچینگ بتن

سیستم بچینگ یا ایستگاه تولید بتن متشکل از چندین مخزن می باشد و اقداماتی مانند انبار کردن، اندازه گیری و تخلیه مصالح سنگی مانند شن و ماسه را به طور یکنواخت انجام می دهد. مخازن نگهداری با در نظر گرفتن اینکه بتن تولیدی دارای چه نوع دانه بندی است، چندین قسمت می باشد که مدل چهار قسمتی آن، از سایر مدل ها متداول تر است. گنجایش مخازن نگهداری با توجه به ظرفیت تولید کارخانه بچینگ متفاوت می باشد.

سیستم توزین

یکی از تجهیزات کارخانه بتن آماده ، سیستم توزین می باشد. باسکول یا سیستم توزین، باید مواد اولیه مثل شن، ماسه، سیمان و آب را اندازه گیری کند. دقت این سیستم از اهمیت زیادی برخوردار می باشد. هر اندازه که میزان مواد اولیه با دقت بیشتری مشخص شود، کیفیت بتن بالاتر خواهد بود.

دو روش مستقل برای اندازه گیری مصالح در این سیستم وجود دارد:

• اندازه گیری جداگانه: در این روش اندازه گیری باید یک مخزن توزین زیر هر مخزن گذاشته شود. بعد از آنکه اندازه گیری به پایان رسید، دریچه پنوماتیک مخزن توزین گشوده می شود و مصالح روی نوار نقاله افقی ریخته می شود.
• اندازه گیری تجمیعی: در این روش اندازه گیری، یک محفظه بر روی نوار نقاله افقی بوجود می آید که شن و ماسه را داخل آن قرار می دهند. با حرکت نوار نقاله، اندازه گیری مصالح انجام می شود.

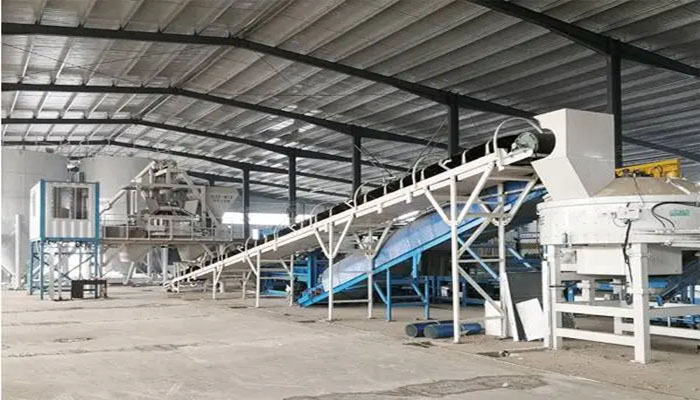

نوار نقاله

یکی دیگر از تجهیزات کارخانه بتن آماده نوار نقاله می باشد. نوار نقاله باید مواد اولیه را انتقال دهد. انتقال سنگدانه ها از مهمترین کارایی این دستگاه است. استفاده از نوار نقاله در کارخانه دارای مزایای زیادی است که از جمله آنها می توان به موارد زیر اشاره نمود:

• افزایش دقت و سرعت در تولید
• کاهش هزینه نیروی انسانی
• حفظ کیفیت و یکنواختی

نوع نوار نقاله ای که برای کارخانه به کار می رود بر اساس شرایط خط تولید و میزان شیب سطح مشخص می شود. در صورتیکه زاویه شیب تا 22 درجه باشد، نوار نقاله تخت به کار می رود. اما اگر زاویه شیب میان 22 تا 30 درجه باشد، نوار نقاله با آج های به فرم V کم عمق و برای شیب میان 30 تا 60 درجه، نوار نقاله با دیواره های جانبی کنگره ای به کار می رود. وسیله مناسب برای زاویه بیشتر از 60 درجه، اولواتور است.

میکسر، یکی از تجهیزات کارخانه بتن آماده

دستگاه میکسر، مواد اولیه دریافتی را به طور یکنواخت با همدیگر ادغام می کند. رایج ترین میکسری که در کارخانه بتن به کار می رود، میکسر ثابت می باشد. میکسر ثابت دارای یک دیگ ثابت می باشد و محور اختلاط آن در حال چرخش می باشد. بازوهای متصل به محور، پره ها را به حرکت درمی آورد و با وارد شدن نیروی مکانیکی، مواد داخل دیگ را صد درصدی و یکدست ترکیب می کند. مزایای استفاده از میکسر در کارخانه عبارتند از:

• کمک به یکنواختی بتن
• کمک به افزایش سرعت تولید بتن
• مصرف انرژی بهینه
• کمک به کیفیت بتن تولیدی

قیف تخلیه

بعد از اتمام پروسه اختلاط، بتن آماده می شود و به صورت موقتی درون دیگ میکسر یا در قیف تخلیه که در زیر آن است، نگهداری شود. با دریافت فرمان باز شدن، درب خروجی میکسر با دریچه قیف تخلیه باز می شود و پروسه تخلیه به طور کامل صورت می گیرد.

سامانه پنوماتیک

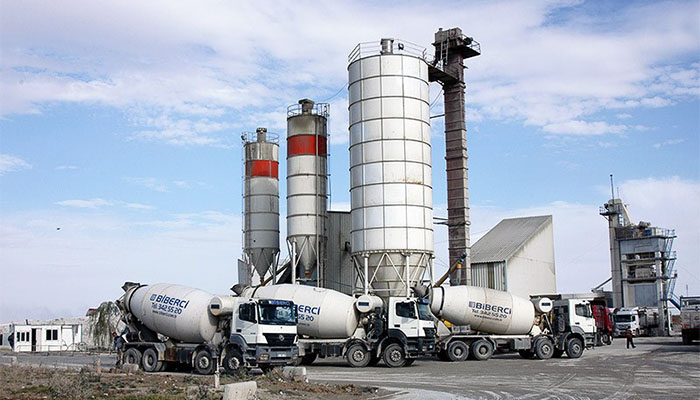

یکی دیگر از تجهیزات کارخانه بتن آماده ، سامانه پنوماتیک می باشد که هوای لازم برای باز و بسته شدن درب های تخلیه میکسر و سیلوها و سایر تجهیزات را فراهم می کند. هوای فشرده در این سیستم برای راه اندازی سیستم های ضد پل زدگی در سیلوهای نگهداری پودر به کار می رود. سامانه سیستم پنوماتیک شامل اجزایی از قبیل کمپرسورهای هوا، مخازن ذخیره هوا، شبکه لوله کشی توزیع هوا، رطوبت گیرهای هوا، روغن گیرهای هوا، تنظیم کننده های فشار و شیرهای سلونوئیدی می باشد.

ماشین آلات و تجهیزات جانبی کارخانه بتن آماده

دیگر تجهیزات کارخانه بتن آماده شامل موارد زیر است:

• لودر برای حمل شن و ماسه

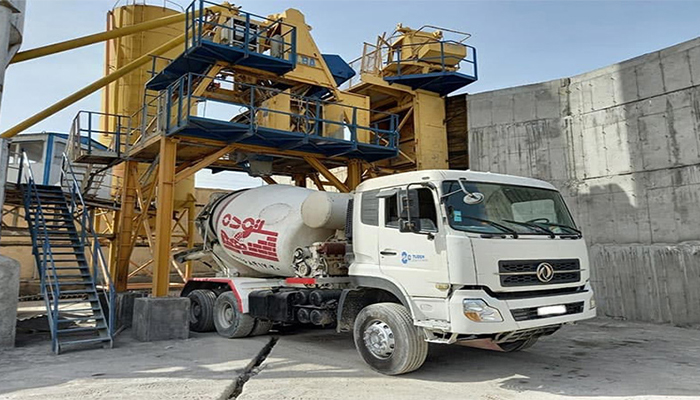

• میکسر تراک به منظور انتقال بتن تولید شده از کارخانه به محل پروژه
• مخزن آب زیرزمینی به منظور ذخیره سازی آب موردنیاز برای تولید بتن
• کامیون تانکر آب برای حمل آب
• تجهیزات نگهداری و تعمیرات به منظور رفع مشکلات بوجود آمده برای تجهیزات گوناگون

انواع تجهیزات موردنیاز برای بتن ریزی

• تجهیزات برش و پرداخت بتن
• بالابر ارتعاشی
• غلطک بتن
• ویبراتور بتن
• اسپیسر
• تجهیزات قالب بندی بتن
• دستگاه پمپ بتن
• و …

انواع کارخانه های بتن آماده

انواع کارخانه های بتن آماده عبارتند از:

• کارخانه بتن آماده مرطوب: این کارخانه ها دارای یک سیستم تأمین آب هستند. تجهیزات کارخانه بتن آماده مرطوب ، بسیار زیاد است. خروجی این کارخانه ها به علت مرطوب بودن بتن و استفاده از آب، بیشتر است.
• کارخانه بتن آماده خشک: این کارخانه ها به تولید بتن آماده خشک و یکدست می پردازند و به میکسر انتقال می دهند تا در محل پروژه مورد استفاده قرار بگیرد.
• کارخانه بتن آماده نیمه مرطوب: ترکیب شن، ماسه، سیمان و آب با همدیگر موجب تولید بتن آماده نیمه مرطوب می شود. این ترکیب به داخل میکسر انتقال پیدا می کند تا در محل پروژه استفاده شود.
• کارخانه بتن آماده ترکیبی: این کارخانه ها، تولیدکننده بتن آماده مرطوب و بتن آماده خشک می باشند.
