آرماتور اوتکا در سقف تیرچه بلوک

آرماتور اوتکا در سقف تیرچه بلوک ، نقش تعیین کننده ای در استحکام و تقویت کلی سقف دارد و احتمال خرابی آن در زمان زمین لرزه را کاهش می دهد.

نقاط ضعف موجود در محل اتصال تیر به تیرچه موجب شده است که از میلگرد ادکا یا اوتکا در این بخش استفاده کنند. میلگرد یا آرماتوری که در این بخش به کار می رود آرماتور اودکا، اوتکا یا ادکا نامیده می شود.

میلگردها در اجرای سقف ساختمان ها بسیار کاربردی هستند. یک نمونه از استفاده از میلگردها یا آرماتورها در سقف ساختمان، استفاده در تولید بتن پیش تنیده می باشد. میلگردی که در بتن پیش تنیده به کار می رود، میلگرد پیش تنیده است که نقش تعیین کننده ای در افزایش مقاومت و استحکام سقف دارد.

میلگرد ادکا به چه منظور به کار می رود؟

این میلگرد با هدف افزایش مقاومت نقطه اتصال تیر به تیرچه در برابر برش و فیکس نگه داشتن آن به کار می رود.

اگر آرماتور اوتکا در سقف تیرچه بلوک و دیگر سقف ها به میزان کافی در تیرها دنبال نشود، قطعاً نقطه اتصال تیر به تیرچه در برابر برش بسیار ضعیف خواهد بود. آرماتور اوتکا دقیقاً می تواند مقاومت برشی لازم در این بخش را فراهم کند.

میلگرد اتکا قطعاً اثر مثبتی در ممانعت از حرکت تیرچه از روی تیر تحت بارهای دینامیکی مانند پارکینگ ها و در اثر نیروهای جانبی زمین لرزه دارد.

نحوه اجرای میلگرد اوتکا چگونه است؟

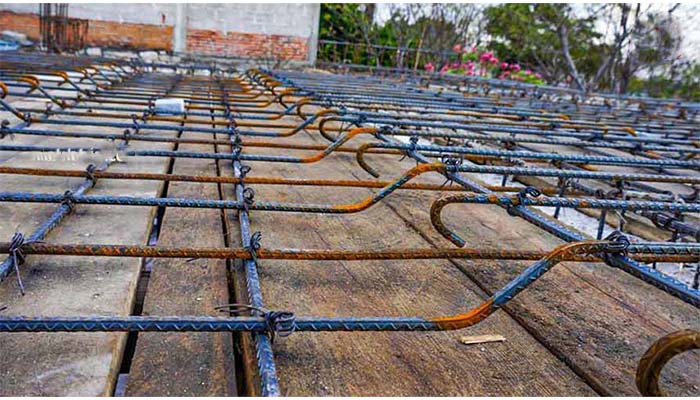

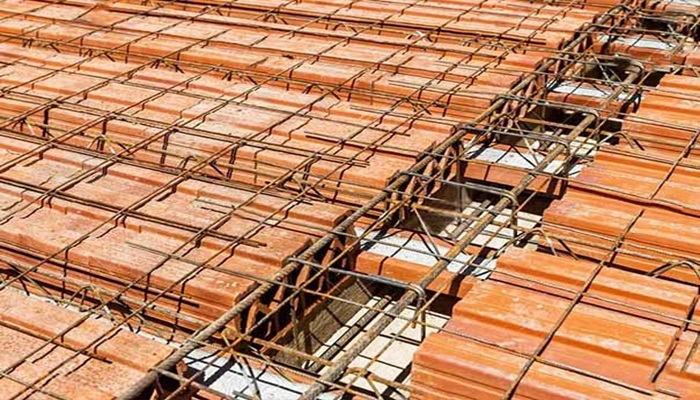

میلگرد اتکا متشکل از دو بخش مستقیم و مورب است که دو انتهای آن مستقیم و بخش مرکزی آن، مورب می باشد.

بخش مورب میلگرد اتکا به منظور مواجهه با نیروی برشی به کار می رود و بخش انتهایی مستقیم برای مهار و فراهم کردن طول گیرایی موردنیاز به کار می رود.

چنانچه نتوان بخش مستقیم را ادامه داد، باید قلاب 90 یا 180 درجه به کار برد تا گیرایی موردنیاز فراهم شود. زاویه بخش مورب عمدتاً 45 درجه می باشد. ولی این زاویه و طول بخش های مورب را طراح حساب می کند.

اجرای اصولی آرماتور اوتکا در سقف تیرچه بلوک بسیار مهم است. انتهای میلگرد باید با توجه به طول مهار، به صورت مستقیم یا خم به کار رود. اگر طول مهاری به میزان کافی باشد، انتهای آن به طور مستقیم قابل اجرا است. ولی چنانچه این طول اندک باشد باید انتهای آن را با زاویه 90 درجه یا قلاب 180 درجه پیاده نمود.

کاربردهای کلی میلگرد ادکا چیست؟

این آرماتورها می توانند برای کاربردهای مختلفی به کار روند که برخی از آنها شامل موارد زیر است:

• به حداقل رسیدن دامنه ارتعاشات
• کاهش بار وارد شده به میلگردهای کششی اصلی
• ممانعت از ریزش سقف در زمان فروپاشی سازه
• به حداقل رسیدن خیز سقف

عمده کاربرد این میلگردها این است که برای تقویت مقاومت برشی در بخش اتصال تیر به تیرچه و ممانعت از سر خوردن تیرچه روی تیر به کار می رود. اما آرماتور ممان منفی برای رویارویی با نیروهای کششی به کار می رود که به علت بتن ریزی یکجای سقف و پیچش ایجاد شده و لنگر منفی حاصل می شود.

میلگردهای ادکا و ممان منفی دارای چه تفاوت هایی هستند؟

این میلگردها از جنبه های گوناگونی با یکدیگر فرق دارند که قبل از اجرای آرماتور اوتکا در سقف تیرچه بلوک باید این تفاوت ها را درنظر داشت:

1- تفاوت در ظاهر:

شکل ظاهری این دو با یکدیگر متفاوت می باشد. میلگرد اوتکا مثل گرن اردک می باشد. ولی میزان انحنای آنها در میلگردهای ممان منفی سبب می شود که از از نظر ظاهری مثل عصا به نظر برسد. بدین ترتیب این دو از نظر ظاهری کاملاً از یکدیگر تشخیص داده می شود.

2- ضرورت قرارگیری در سازه:

به دلیل ایجاد کشش در دو طرف تیرچه ها، در بسیاری از سازه ها میلگردهای آرماتور منفی به کار می رود. استفاده از میلگرد ادکا در ساختمان ها الزامی نمی باشد و فقط در هنگامی که بخواهید مقاومت برشی در قسمت انتهایی تیرچه را به بیشترین میزان برسانید، باید آن را اجرا کنید. این میلگردها در ایجاد ظرفیت برش قسمت انتهایی تیرچه کاربردی هستند.

3- نحوه قرارگیری در سازه:

تفاوت میان ممان منفی و آرماتور اوتکا در سقف تیرچه بلوک باید درنظر گرفته شود. هر یک از این موارد باید به شکل خاص اجرا شوند. چنانچه قصد دارید میلگردهای ادکا را نصب کنید باید آن را به اندازه 12 سانتی متر به داخل تکیه گاه وارد کنید. از سوی دیگر باید قسمت انتهایی تیرچه را یک سطح مقطع به اندازه میلگرد کششی که از طول پوشش ایده آل برخوردار می باشد تعبیه کرد.

میلگردهای ممان منفی به نحوی اجرا می شوند که از تکیه گاه به طرف داخل دهانه تا 1.5 دهانه فضای خالی وجود داشته باشد. تعبیه این میلگردها باید با لحاظ 15 درصد لنگر خمشی در مرکز و موقعیت تکیه گاه انجام شود. در حین اجرا باید میلگرد را سر تیرچه گذاشت تا تنش های دو سر تیرچه کاملاً تحت کنترل باشد.

4- تفاوت در هزینه ها:

هزینه اجرای ممان منفی و آرماتور اوتکا در سقف تیرچه بلوک متفاوت است و هزینه با توجه به عوامل مختلف تعیین می شود. با اطلاع از قیمت های روز آنچه که موردنیاز است می توان هزینه های هر یک را محاسبه کرد و هزینه ها را با یکدیگر مقایسه کرد.

مزایای استفاده از آرماتور اوتکا در سقف تیرچه بلوک

• مقاومت بخشیدن به اتصال تیرچه با تیر
• برطرف کردن لرزش های سقف در زمان راه رفتن روی سقف
• کاهش بار وارد به میلگردهای کششی
• جلوگیری از فرو ریختن صد درصدی سقف

سخن پایانی

کاملاً مشخص است که در قسمت محل اتصال تیرچه به تیر، تیرچه دارای گیرش کمی باشد. به همین علت باید از میلگرد ادکا استفاده نمود. اگر از میلگرد ادکا استفاده نشود، ترک های زیادی ایجاد می شود.

راهکار مهندسی رفع ضعف ها و مشکلات موجود، استفاده از میلگرد ادکا می باشد. این آرماتور در بخشی که تیرچه ها به تیر وصل هستند، به کار می رود. میلگرد ادکا که شبیه به گردن مرغابی می باشد باید در مجاور تیرچه بلوک به بال پایینی وصل شود. امکان خم شدن آن تا 180 درجه وجود دارد.

میلگردهای ادکا برای انواع سقف ها قابل استفاده هستند. سقف تیرچه بلوک از جمله سقف هایی است که به میلگرد ادکا وصل می باشد. استفاده از آرماتور اوتکا در سقف تیرچه بلوک سبب عملکرد یکپارچه آن می گردد. این میلگردها، نقش مهمی در گیرش با تیرها و ستون های اصلی و فیکس کننده دارد.
